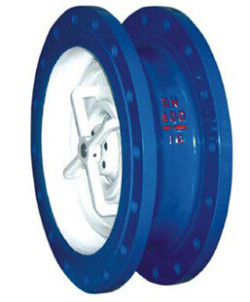

CVKR大口徑止回閥

主要特點

CVKR大口徑止回閥是大口徑靜音式止回閥，采用符合水力學的輪廓設計，取得較佳的流線型水路，內部附有倒流體的設計能保證管道最小的壓力損失。CVKR大口徑止回閥一般安裝于大型水泵出水口處，可在水流倒流前先行快速關閉，避免產生水錘、水擊聲和破壞性沖擊，以達到靜音、防止介質倒流和保護設備的目的。CVKR大口徑止回閥廣泛用于大型給排水、消防、暖通、工業等系統管路。

主要技術參數

公稱通徑 DN (mm)	50～600
公稱壓力 MPa	1.0/1.6/2.5
工作溫度 ℃	-10～80
密封試驗	1.1倍公稱壓力
殼體試驗	1.5倍公稱壓力

主要材質說明

序 號	零件名稱	材 質
1	閥 體	GG25
2	閥 盤	QA19-4
3	軸 承	QA19-4
4	彈 簧	SUS316
5	導流體	GG25
6	閥 座	QA19-4

主要外形尺寸：(法蘭鉆孔按GB/T17241.6-1998標準)

型號	公稱 通徑 DN	D1		D2			D3				N-фD		L
		1.0 MPa	1.6 MPa		1.0 MPa	1.6 MPa		1.0 MPa	1.6 MPa	1.0 MPa		1.6 MPa
CVKR-0300	300	370			400	410		460		12-13		12-28	181
CVKR-0350	350	429			460	470		520		16-23		16-28	184
CVKR-0400	400	480			515	525		580		16-28		16-31	191
CVKR-0450	450	530			565	585		640		20-28		20-31	203
CVKR-0500	500	582			620	650		715		20-28		20-34	219
CVKR-0600	600	682			725	770		810	840	20-31		20-37	222
CVKR-0700	700	794			840	840		895	910	24-31		24-37	280
CVKR-0800	800	901			950	950		1015	1025	24-34		24-40	356
CVKR-0900	900	1001			1050	1050		1125	1125	28-40		28-40	368
CVKR-1000	1000	1112			1160	1140		1230	1255	28/-43		28-43	432
CVKR-1200	1200	1328			1380	1390		1455	1485	32-49		32-49	524

永鵬閥門CVKR大口徑止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬閥門網為您提供的"永鵬牌"CVKR大口徑止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的CVKR大口徑止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
