HH44微阻緩閉止回閥

特點用途

微阻緩閉式止回閥是應用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行。微阻緩閉式止回閥具有閥瓣輕、開度大、節電效果顯著，液體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、動行平穩、無振動、無噪聲等特點。

主要技術參數

1. 公稱壓力：1.0～2.5MPa
2. 公稱通徑：40～800mm
3. 適用介質：水、弱腐蝕性液體
4. 適用溫度：0～80℃（如需要，可達200℃）
5. 法蘭標準：GB/T 17241.6 GB/T9113
6. 試驗標準：GB/T 13927 AP1598

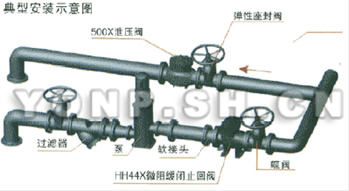

典型安裝圖

主要零件材料

零件名稱	閥體、閥蓋	閥瓣	閥軸
材料	灰鑄鐵、鑄鋼	鋼板、橡膠組合件	不銹鋼

主要尺寸及重量

DN(㎜)	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
L	200	230	290	310	350	400	480	500	600	700	800	900	1000	1100	1300	1400	1500
H	300	300	320	354	350	380	500	580	670	730	820	920	950	1100	1200	1550	1700
B	220	270	290	300	320	340	410	450	550	580	630	700	800	900	990	1120	1300

永鵬閥門HH44微阻緩閉止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬閥門網為您提供的"永鵬牌"HH44微阻緩閉止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的HH44微阻緩閉止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：HH44微阻緩閉止回閥使用說明書
