H64Y國標電站止回閥

用途

焊接連接的止回閥適用于公稱壓力PN20.0～32.0MPa，工作溫度≤540℃（其中57170V工作溫度為570℃）的石油、化工、水力、火力電站各種系統的管路上。適用介質為：水、油品、蒸汽等。

結構特點

1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型。
2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.高溫耐壓部件采用優質耐熱合金鋼制造,安全可靠,性能穩定,使用壽命長。

主要零件材料

閥 體	WCB、25	2Cr1MoV	WC6	WC9
閥 蓋	25	12CrMoV
閥 瓣、閥 座	25堆STL鈷基硬質合金	12CrMoV STL鈷基硬質合金
密封環	增強柔性石墨

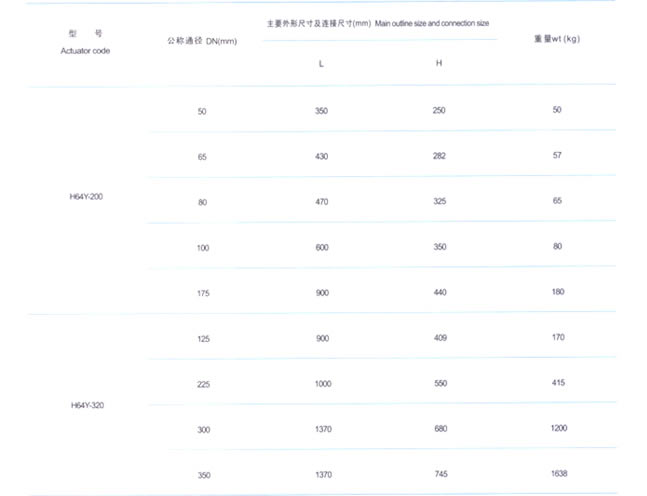

主要外形尺寸及連接尺寸

永鵬閥門H64Y國標電站止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬閥門網為您提供的"永鵬牌"H64Y國標電站止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的H64Y國標電站止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：H64Y國標電站止回閥使用說明書
