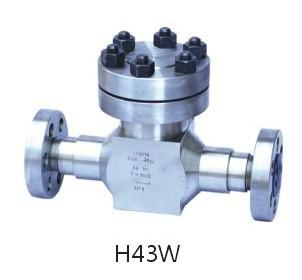

H43Y/W高壓直通止回閥

主要性能規范

型號	公稱壓力（Mpa）	試驗壓力（Mpa）		工作壓力 （Mpa）	工作溫度	工作
		強度	密封
H43W-220R	22	33	24.2	22	≤200℃	尿素甲胺液
H43W-320R	32	48	35.2	32	≤200℃

主要零件材料

零件名稱	材料名稱	材料標準與牌號
閥體、閥蓋、閥瓣、密封圈	不銹鋼	0Cr18Ni12Mo2Ti
彈簧	不銹鋼	0Cr18Ni12Mo2Ti
法蘭	優質碳鋼	35

主要尺寸及重量

型 號	公稱 通徑	尺寸
		L	D	D1	M	Do	n-d	b	H	重量/㎏
H43Y/W 220	25	240	105	68	M33×2	23	3-￠18	20	170	29
	32	320	115	80	M42×2	29	4-￠18	22	170	43
	40	380	165	115	M52×2	39	6-￠26	28	210	95
	50	440	165	115	M64×3	48	6-￠26	32	220	115
	65	510	200	145	M80×3	61	6-￠29	40	290	156
	80	550	225	170	M100×3	74	6-￠33	50	305	246
	100	600	260	195	M125×4	93	6-￠36	60	355	292
	125	750	300	235	M155×4	119	8-￠39	75	410	351
	150	750	330	255	M175×4	136	8-￠42	78	470	382
H43Y/W 220/320	25	240	115	80	M42×2	23	4-￠18	22	170	33
	32	320	135	95	M48×2	29	4-￠22	25	170	46
	40	380	165	115	M64×3	42	6-￠26	32	210	110
	50	440	200	145	M80×3	53	6-￠29	40	220	130
	65	510	225	170	M100×3	68	6-￠33	50	290	211
	80	550	260	195	M125×4	85	6-￠36	60	305	341
	100	600	300	235	M155×4	103	8-￠39	75	355	380
	125	750	330	255	M175×4	120	8-￠42	78	410	435
	150	750	400	315	M215×6	149	8-￠48	90	470	480

永鵬閥門H43Y/W高壓直通止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬閥門網為您提供的"永鵬牌"H43Y/W高壓直通止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的H43Y/W高壓直通止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：H43Y/W高壓直通止回閥使用說明書
