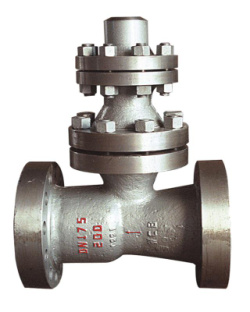

空排止回閥

用途

空排止回閥安裝在火電機組的高壓給大泵出口管道上，防止給水倒流，保護給水泵。該閥配合水泵最小流量自 動再循環旁閥工作，當給水泵在低負荷或者出口截門關閉狀態時，自動再循環旁路閥應處于開啟位置，以保證水泵 的安全運行。當空排止回閥開啟時，再循環旁路閥就自動關閉。

結構特點

1、作為原理：打開出口閥，給水泵啟動，給水達到一定的壓力后，閥瓣在給水壓力的作用下升一定的高度，推離閥 座，給水即流出。同時由于閥瓣的上升，帶動連桿轉動，撥動排空口閥片，使再循環的刀片式活門向下移動，關 閉排空口。當給水流量減少時，閥瓣下落，推動連桿撥開排空閥片，開啟再循環門維持水泵最小的允許流量。當 停泵時，閥瓣自動下落，關閉閥口通道，防止高壓水錘給水系統的破壞。
2、結構特點：
a、該閥配合再循環旁路閥工作，維持系統的安全運行。
b、主閥瓣上下移動，介質倒流時，借助介質壓力及彈簧作用下關閉通道，此時旁路閥開啟，當主閥瓣全開時，旁路 閥關閉。
c、閥瓣密封采用不銹鋼堆焊而成，耐磨、抗擦傷性強，密封可靠。
d、閥門應垂直安裝。

主要零件材料

零件名稱	材料
閥體、連接法蘭、排氣法蘭、法蘭蓋	碳素鑄鋼
導向軸、拔叉、軸套、滑塊、排放套、排氣盤	不銹鋼
閥瓣、閥瓣體、閥瓣軸、連接叉	優質碳素鋼
襯套	鑄鋁青銅
螺栓、螺母	優質碳素鋼

主要性能規范

公稱 壓力 PN(MPa)	試驗壓力 Ps(MPa)		工作 壓力 (MPa)	適用	工作 溫度 (℃)
	強度 試驗	密封 試驗		介質
20．O	30．O	22．O	20．0	水	≤160

主要連接尺寸

DN	L	D	D1	D2	D6	b	Z-d	f	f2	H	重量
100	430	360	292	245	138	66	8-41	3	6	630	285
150	550	440	360	305	190	82	12-Ф48	3	6	650	510
175	610	475	3944	340	214	84	12-Ф48	3	6	685	700
225	900	580	483	418	268	100	12-Ф58	3	6	765	1105
250	900	670	572	508	319	110	16-Ф58	3	6	780	1330
