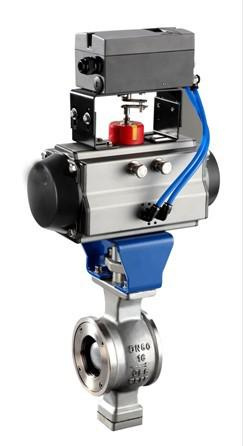

氣動V形球閥

別名：氣動V型調節球閥，氣動對夾調節球閥

概述

? QV641F氣動V形球閥閥體采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。當氣動V型球閥關閉時，V形切口與閥座產生楔形剪切作用，既具有自潔功能又可防止球芯與閥座之間因污物產生的卡死現象，特別適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。氣動V型球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

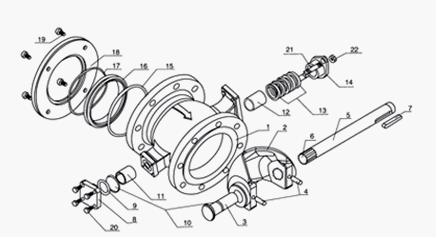

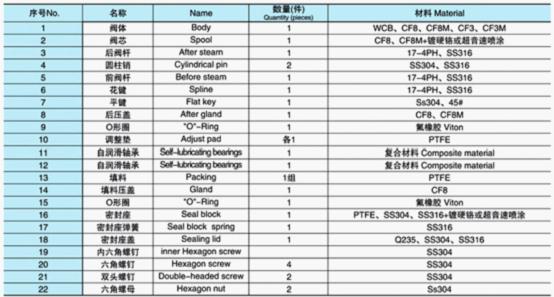

主要零件材質表

產品特點

1、具有出色的調節特性：氣動V型球閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此電動V型閥可以在廣幅的變化范圍內提供精確的控制。
2、啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。
3、氣動V型球閥采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
4、最大可靠（安全）性：閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
5、金屬閥座的優越密封性：氣動V型球閥采用可動金屬閥座，自助補償功能，并具有優越密封性能及超長的使用壽命。

氣動執行器

采用新型GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW型系列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。

技術參數和性能

QV641F氣動V型球閥執行器技術參數		QV641F氣動V型球閥閥體參數
類   型	雙作用活塞式、彈簧復位式	公稱通徑	DN15～200mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不銹鋼
	單作用：7N·M～2668N·M	閥體材質	碳鋼、304/316/316L不銹鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	碳鋼、304/316/316L不銹鋼
	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	F4、金屬密封
動作范圍	0～90°±5°	溫   度	F4≤180℃、金屬密封≤425℃
接口螺紋	GTD40～GTD83/ATD50～ATD88    G1/8″	適用介質	紙漿、礦漿、煤漿、水、石油、粘性流體等
	GTD110～GTD350/ATD100～200   G1/4″
閥位信號	定位器：4～20mA/回信器：全開全關信號	特   點	自清潔功能、防卡死、阻力小、動作穩定

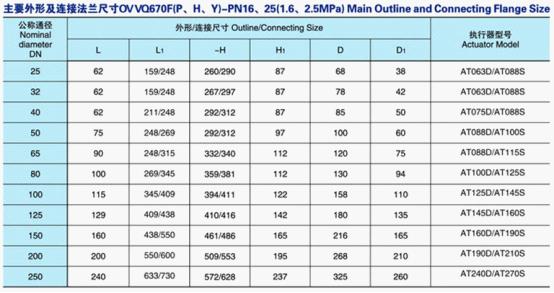

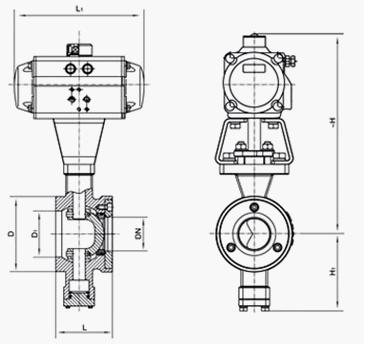

外形尺寸

附件選項

根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。

訂貨說明

1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
