氣動衛生級蝶閥

別名：氣動衛生級快裝蝶閥，氣動衛生級卡箍蝶閥

概述

●食品級氣動蝶閥由AT氣動執行機構和衛生級蝶閥組成。

※技術參數

●連接方式：螺紋、焊接、快裝式、一邊絲口一邊焊接。

●閥體材質：304、316、316L

●密封材質：NBR、EPDM

●工作溫度：-10℃+135℃

●公稱通徑：15～100mm       公稱壓力：PN0.6～1.6MPa

氣動執行器形式：單作用或雙作用，氣源工作壓力：0.4～0.7MPa

用途

●主要用于食品設備上面配套，廣泛應用于輕工、化工、制藥等行業的工業自動控制系統中。

技術規范

設計依據	GB標準
設計標準	GB/12237
試驗和檢驗	JB/T9002

※注：系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。

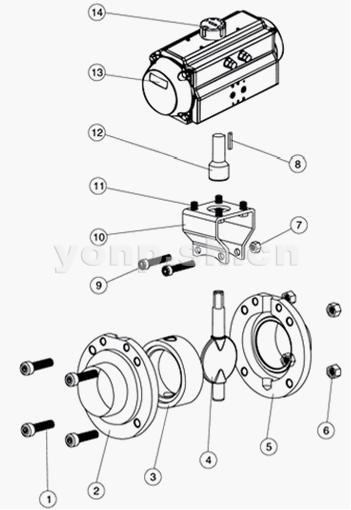

主要零件材質表

序號	零件名稱	材質
1	螺栓	不銹鋼304
2	左閥體	不銹鋼304、316、316L
3	閥座	無毒橡膠
4	蝶板	不銹鋼304、316、316L
5	右閥體	不銹鋼304、316、316L
6	螺母	不銹鋼304
7	螺母	不銹鋼304
8	鍵	不銹鋼304
9	螺栓	不銹鋼304
10	連接支架	不銹鋼304
11	螺栓	不銹鋼304
12	連接套	不銹鋼304
13	氣動執行器
14	位置指示器

※注：系列蝶閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。

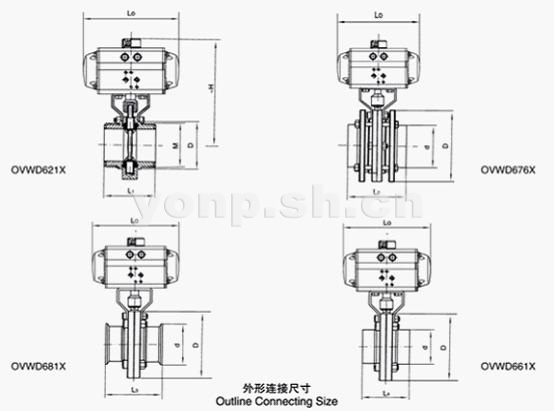

主要外形及連接尺寸

通徑		WD621×				WD676×			WD681×		WD661×			L0	H	執行器型號 (雙作用式)
ISO	GB	M		L1		L2	D		L3	D	L4	D
in	mm	ISO	GB	ISO	GB		ISO	GB				ISO	GB
1/2	15													104		GTD40
3/4	20													104		GTD40
1	25	52×1/6	46×3	97	123				66	50.5				140	165	GTD52
11/4	32	58×1/6	55×3	97	133				70	50.5				140	172	GTD52
11/2	40	65×1/6	60×3	105	133	102	50.8	45	76	64	50	50.8	45	140	180	GTD52
2	50	78×1/6	70×4	105	133	106	63.5	57	80	77.5	50	63.5	57	164	198	GTD65
21/2	65	95×1/6	95×4	109	133	108	76.3	76	84	91	50	76.3	76	164	217	GTD65
3	80	110×1/4	105×4	145	143	120	89.1	89	90	106	60	89.1	89	164	227	GTD65
4	100	130×1/4	125×5	154	147	120	114.3	108	104	119	64	114.3	108	190	275	GTD80
5	125					132		133			112		133	190	295	GTD80
6	150					150		159			124		159	21O	320	GTD90
