氣動絲口球閥

別名：氣動三片式內螺紋球閥

概述

???Q611F氣動絲口球閥及對焊連接球閥分為整體式(一片式)、兩片式及三片式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松；閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。氣動二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四只螺栓，閥體中間部分即可取出。適用于輕工機械體積小空間窄的場合。氣動絲口球閥具有體積小、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。 用四閥座結構，廣泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

產品特點

1、防火、防靜電設計
2、閥桿防爆出裝置
3、閥球上設計有壓力平衡孔

氣動執行器

采用新型GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW型系列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。

技術參數和性能

Q611F氣動絲口球閥氣動執行器技術參數		Q611F氣動絲口球閥閥體參數
類   型	雙作用活塞式、彈簧復位式	公稱通徑	DN6～100mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5、4.0、6.4MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不銹鋼
	單作用：7N·M～2668N·M	閥體材質	碳鋼、304/316/316L不銹鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	304/316/316L不銹鋼
	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE、PPL、金屬密封
動作范圍	0～90°±5°	溫   度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
接口螺紋	GTD40～GTD83/ATD50～ATD88    G1/8″	結構型式	三片式、對焊式、承插焊式、二片式
	GTD110～GTD350/ATD100～200   G1/4″	適用介質	水、石油、酸類、粘性流體、漿料介質等
閥位信號	定位器：4～20mA/回信器：全開全關信號	特   點	結構緊湊、體積小、流通能力大

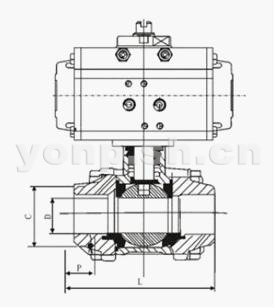

外形尺寸

尺 寸		6	10	15	20	25	32	40	50	65	80	100
三片式	G	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″
	D	11.6	12.7	15	20	25	32	38	50	64	78	98
	L	65	65	67	82	91	108	129	148	186	206	240
對焊式	D	18	18	24	28	34	41	49	62	78	94	124
	d	11.6	12.7	15.8	20	25	32	38	50	64	78	98
	L	65	65	67	82	91	108	129	148	193	222	273
承插焊式	D	11.6	12.7	15	20	25	32	38	50	64	78	98
	D1	14.1	17.6	21.8	27.5	34.7	43.0	49.0	61.5	77.0	90.0	115.2
	L	65	65	67	82	91	108	129	148	186	206	240
	A	9.5	9.5	9.5	11.1	12.7	14.3	15.89	17.4	26.9	28.8	34.5
二片式	D	10	12	15	20	25	32	38	50	64	78	98
	L	56	56	75	80	90	110	120	140	160	178	216
L1		104	104	130	130	140	186	186	186	254	254	296
H		132	132	152	156	180	208	218	226	285	298	336
執行器型號		GTD-40	GTD-40	GTD-52	GTD-52	GTD-63	GTD-83	GTD-83	GTD-83	GTD-110	GTD-110	GTD-127

附件選項

根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。

訂貨說明

1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
