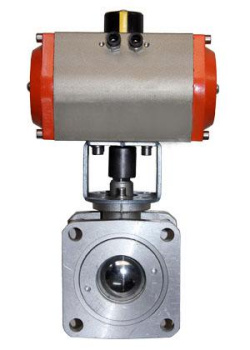

氣動鋁合金球閥

別名：氣動槽罐車球閥,氣動方法蘭球閥

概述

??? Q641F-10L氣動鋁合金球閥廣泛用于油罐車或?yàn)⑺?chē)中非腐蝕性液體輸送管道開閉控制，氣動鋁合金球閥采用鋁合金閥體，不銹鋼球芯，具有結構緊湊，重量輕，體積小，使用方便等優點。連接法蘭有方法蘭和圓法蘭兩種，旋轉法蘭內密封座可調整閥桿輕重和消除滲漏，當密封環與球面部位有損傷時，可以修正其密封面或者更換。

氣動執行器

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。

技術參數和性能

Q641F氣動球閥氣動執行器技術參數		Q641F氣動鋁合金球閥閥體參數
類   型	雙作用活塞式、彈簧復位式	公稱通徑	DN40～100mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.0MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	碳鋼
	單作用：7N·M～2668N·M	閥體材質	鋁合金
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	不銹鋼
	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE
動作范圍	0～90°±5°	溫   度	PTFE≤150℃
接口螺紋	GTD40～GTD83/ATD50～ATD88    G1/8″	適用介質	水、石油等
	GTD110～GTD350/ATD100～200   G1/4″
閥位信號	定位器：4～20mA/回信器：全開全關信號	特   點	重量輕，結構緊湊、阻力小、動作穩定

外形尺寸

公稱通徑DN	L方	D方	D1方	L圓	D圓	D1圓	L1	H	執行器型號
40				85	135	78	170	240	GTD-75
50	90	120	90	90	150	90	186	268	GTD-83
65	120	140	110	120	170	106	210	278	GTD-90
80	130	160	124	130	195	113	254	345	GTD-110
100	155	180	139				296	375	GTD-127

附件選項

根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。

訂貨說明

1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
