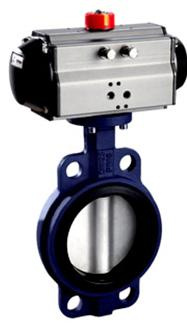

氣動軟密封中線蝶閥

別名：D371X氣動軟密封對夾蝶閥

概述

    D671X氣動蝶閥中線軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。
　　D671X氣動蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

特點

1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
　　2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
　　3、流量特性趨直線，調節性能好。
　　4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
　　5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
　　6、密封件可更換，且密封可靠達到雙向密封?！?br /> 　　7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
　　8、該閥可設計成法蘭連接和對夾連接。
　　9、驅動方式可選擇手動、電動或氣動。

技術規范

設計依據		GB
設計標準		GB12238
結構 長度	對夾式 連接	GB12221
對夾法蘭尺寸		GB12221
試驗和檢驗		JB/T9002

*注：系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。

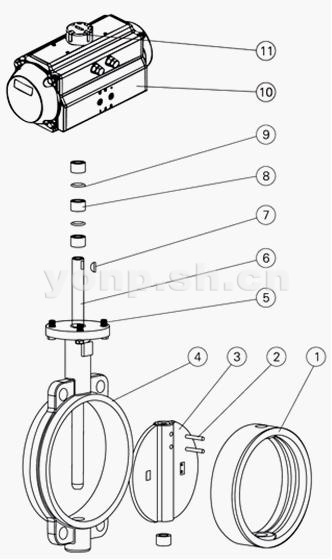

主要零件材質表

序號	零件名稱	材 質
		Z	C	D
1	閥座	橡膠	橡膠	橡膠
2	圓錐銷	45鋼	45鋼	不銹鋼
3	蝶板	灰鑄鐵鍍硬鉻	碳鋼或不銹鋼	不銹鋼
4	閥體	灰鑄鐵	碳鋼	不銹鋼
5	螺柱	35鋼	碳鋼	不銹鋼
6	閥桿	45鋼	不銹鋼	不銹鋼
7	鍵 Key	45鋼	45鋼	不銹鋼
8	襯套	銅基粉末冶金	銅基粉末冶金	銅基粉末冶金
9	O形圈	橡膠	橡膠	橡膠
10	氣動裝置
11	位置指示器	塑料	塑料	塑料

技術參數和性能

序號	零件名稱	材 質
		Z	C	D
1	閥座	橡膠	橡膠	橡膠
2	圓錐銷	45鋼	45鋼	不銹鋼
3	蝶板	灰鑄鐵鍍硬鉻	碳鋼或不銹鋼	不銹鋼
4	閥體	灰鑄鐵	碳鋼	不銹鋼
5	螺柱	35鋼	碳鋼	不銹鋼
6	閥桿	45鋼	不銹鋼	不銹鋼
7	鍵 Key	45鋼	45鋼	不銹鋼
8	襯套	銅基粉末冶金	銅基粉末冶金	銅基粉末冶金
9	O形圈	橡膠	橡膠	橡膠
10	氣動裝置
11	位置指示器	塑料	塑料	塑料

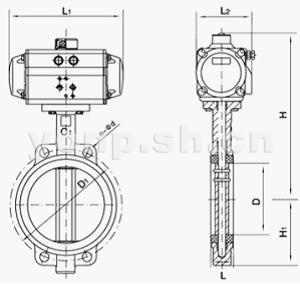

主要外形及連接尺寸

公稱通徑 DN	外形尺寸					連接尺寸			執行器型號 *
	L	L1	L2	H	H1	D	D1	n-φd
50	43	164/214	75/91	263/291	80	165	125	4-φ18	GTD65/GTE80
65	46	164/214	75/91	277/305	89	185	145	4-φ18	GTD65/GTE80
80	46	164/214	75/91	283/311	95	200	160	8-φ18	GTD65/GTE80
100	52	190/246	91/101	330/340	114	220	180	8-φ18	GTD80/GTE90
125	56	210/295	101/112	353/369	127	250	210	8-φ18	GTD90/GTE100
150	56	247/398	112/139	382/408	139	285	240	8-φ22	GTD100/GTE125
200	60	308/478	139/176	442/493	175	340	295	8-φ22	GTD125/GTE160
250	68	378/562	176/206	525/574	203	395	350	12-φ22	GTD160/GTE190
300	78	432/728	206/228	619/642	242	445	400	12-φ22	GTD190/GTE210
350	78	524/928	228/275	673/720	267	505	460	16-φ22	GTD210/GTE255
400	102	524/1033	228/324	705/800	309	565	515	16-φ22	GTD210/GTE300
450	114	648/1129	275/380	774/880	328	615	565	20-φ26	GTD255/GTE350
500	127	715/1430	324/425	880/905	361	670	620	20-φ26	GTD300/AW20S
600	154	795/1845	380/527	1020/1089	459	780	725	20-φ30	GTD350/AW28S
700	165	795/1845	280/527	1082/1151	520	895	840	24-φ30	GTD350/AW28S
800	190	1380/2605	527/440	1199/1112	591	1015	950	24-φ33	AW28/AW35S

注：數據×××/×××分別是氣動執行器雙作用式，單作用式(彈簧復位)。*根據不同的閥門扭矩、使用介質選配。不同的執行器型號，其相關尺寸隨之變化。GT系列氣動執行器可配至 DN700,AW 系列氣動執行器可配蝶至 DN200-1600
