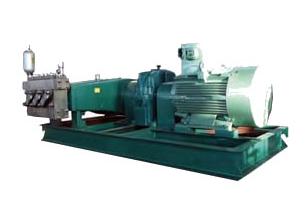

3DP-80型高壓往復泵

產品概述

3DP-80系列高壓往復泵，主要適用于石油、化工、化肥工業作為流程泵，油田、鹽礦作為注水泵，鋼管、壓力容器作為試壓泵、增壓泵，建筑、造船、化工等工業的高壓清洗除垢，鍋爐給水、液壓機械的傳動源、以及食品、制藥、儀表等需要高壓流體且工藝流程脈沖要求高的部門。

工作結構原理

高壓往復泵是由電動機、聯軸器、減速器、傳動部分、泵頭部分、公共底座等組成。它是由電動機通過減速器、皮帶傳動或無級調速器，帶動曲軸旋轉，推動連桿經滑塊（十字頭）使柱塞作直線往復運動，在泵頭進口閥的啟閉作用下達到吸排液目的。高壓往復泵泵頭材料可根據用戶輸送各種高壓液體需要，采用鍛造碳鋼合金、不銹鋼等，進出口閥座、閥套、閥片填料函、柱塞等主要過流部分采用2Cr13、不銹鋼、非金屬材料，閥球采用9Cr13、陶瓷、F46等材質。我公司生產的高壓往復泵設計先進、結構新穎，泵的技術條件符合GB9234《機動往復泵技術條件》，泵的試驗方法符合GB7784《機動往復泵實驗方法》，它具有運轉平穩、維修方便、密封安全可靠、易損件壽命長、泵的容積效率高等特點。（泵體材料有合金鋼、馬氏體、奧氏體不銹鋼、316、316L雙相鋼。）

產品意義

3DP-80型高壓往復泵產品意義

性能參數表

泵推力：3100k gRated Plunger Load:3100kg						泵行程：80mm Stroke Length:80mm				泵重量：1500kg Weight:1500kg
柱塞直徑mm		95	80	68	56	48	43	35	28	25	23	21	18
工作壓力Mpa		2	6	8	12	16	20	30	40	60	70	80	100
泵轉速min		流量 L/min M3/h 功率 KW
90	L/min	153	108	78.4	53.2	39.1	31.4	20.8	13.3	10.6	9	7.5	5.5
	M3/h	9.2	6.5	4.7	3.2	2.3	1.9	1.2	0.8	0.64	0.55	0.45	0.33
	KW	7	14	14	14	14	14	14	11	14	14	14	11
140	L/min	238	168	121	82.7	60.8	48.8	32.3	20.7	16.5	14.1	11.6	8.5
	M3/h	14.3	10.1	7.3	5	3.6	2.93	1.9	1.2	0.99	0.84	0.7	0.51
	KW	10	20	20	20	20	20	20	17	20	20	20	18
160	L/min	272	193	139	94.5	69.5	55.7	36.9	23.6	18.8	15.9	13.3	9.8
	M3/h	16.3	11.6	8.4	5.7	4.2	3.3	2.2	1.4	1.1	0.96	0.8	0.59
	KW	11	24	22.3	22.6	22.2	23	22	18.8	22.5	22.2	21.2	20
200	L/min	340	241	174	118	87	70	46	30	24	20	17	12
	M3/h	20.3	14.4	10.4	7.07	5.21	4.19	2.75	1.8	1.44	1.2	1.02	0.72
	KW	14	29	28	28	28	28	28	24	29	28	27	24
280	L/min	476	338	244	165	122	97	65	41	33	28	23	17
	M3/h	28.5	20.2	14.6	9.88	7.31	5.81	3.89	2.46	1.98	1.68	1.38	1.02
	KW	19	40	39	39	39	39	39	34	40	39	37	34
320	L/min	544	386	279	189	139	111	74	47	38	32	26	19
	M3/h	32.5	23.1	16.7	11.3	8.32	6.65	4.43	2.81	2.28	1.92	1.56	1.14
	KW	22	46	45	45	44	44	44	37	45	45	42	38
370	L/min	629	446	322	219	160	129	85	55	44	37	31
	M3/h	37.6	26.7	19.2	13.1	9.58	7.72	5.09	3.29	2.63	2.22	1.86
	KW	25	54	52	53	51	52	51	44	53	52	50
400	L/min	680	482	348	236	174	139	92	59	47	40
	M3/h	40.7	28.8	20.8	14.1	10.42	8.32	5.51	3.53	2.81	2.4
	KW	27	58	56	57	56	56	55	47	56	56
450	L/min		542	392	266	195	157	104	66	53
	M3/h		32.4	23.4	15.9	11.6	9.4	6.23	3.95	3.17
	KW		65	63	64	62	63	62	53	64

選型注意事項

1.泵的用途；
2.輸送介質的性質（名稱、濃度、溫度、密度、粘度、腐蝕性等）；
3.流量要求；
4.進出口壓力要求；
5.工作現場條件和工作制；
6.其它特殊要求（如防爆、保溫、高溫等）。

◇適用于閥門管道試壓泵、計量泵、高壓清洗泵、流程泵、加藥泵、液壓泵、輸油泵等專業用泵
◇組裝形式：有臥式、立式、固定式、移動式。
◇傳動形式：有電動機、柴油機、齒輪箱、皮帶輪、電磁調速、變頻調速。
◇技術參數作為選型參考，每個品種的泵都裝有安全調壓閥，泵的壓力可任意調節。
◇你選型時表中流量不合適，可用電磁調速，變頻調速，變換柱塞直徑來調節流量，滿足選型需求。
