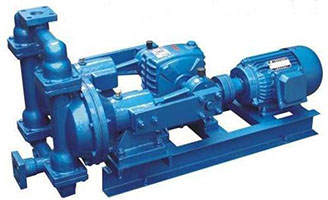

DBY型渦輪式電動隔膜泵

產品概述

DBY型渦輪式電動隔膜泵（簡稱：DBY電動隔膜泵），采用渦輪式減速機傳動，通過曲軸滑塊機構帶動雙隔膜作往復運動，使工作腔容積發生交替變化從而達到將液體不斷地吸入和排出。同時，近年來由于隔膜材質取得了突破性的進展，大大地延長隔膜是使用壽命，因此被越來越廣泛地替代部分離心泵、螺桿泵來應用于石化、陶瓷、冶金等行業，DBY型電動隔膜泵適用于低壓，即出口壓力≤3kgf/cm2的場合，YGB型適用于出口壓力≤4kgf/cm2的場合。

性能特點

一、不需灌引水,自吸能力達7米以上。
二、通過性能好,直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。
三、由于隔膜將被輸送介質和傳動機械件分開,所以介質絕對不會向外泄漏。且泵本身無軸封,使用壽命大大延長。根據不同介質,隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等,可以滿足不同用戶的要求。
四、泵體介質流經部份,可根據用戶要求,分為鑄鐵、不銹鋼、襯膠,電機分為普通式和防爆式(b3d)兩種,目前該泵正應用在下列場合。

主要用途

1、各種劇毒、易燃、易揮發液體。
2、各種強酸、強堿、強腐蝕液體。
3、可輸送較高溫度的介質150℃。
4、作為各種壓濾機前級送壓裝置。
5、熱水回收及循環。
6、油罐車、油庫、油品裝卸。
7、泵吸泡菜果醬、土豆泥、巧克力等。
8、泵吸油漆、樹膠、顏料粘合劑。
9、各種瓷器釉漿水泥灌漿灰漿泥漿。
10、各種橡膠漿乳膠、有機溶劑、填料。
11、用泵為油輪駁船清倉吸取倉內污水及剩油。
12、啤酒花及發酵粉稀漿、糖漿、糖蜜。
13、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
14、各種特殊介質的吸送。

工作原理

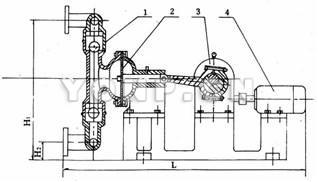

電機“4”通過減速箱“3”帶動左右柱塞上面的隔膜“2”一前一后往復運動，在左右兩個泵腔內，裝有上下單向球閥“1”，隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替開啟和關閉，從而將液體不斷的吸入和排除。

特性曲線圖

DBY型渦輪式電動隔膜泵 特性曲線圖

主要性能規格

型號	泵		流量 m3/h	揚程 m	吸程 m	配備功率 KW	使用溫度℃			配備減速 機型號
	進口	出口					鑄鐵	不銹鋼	鋁合金
DBY-10	絲扣	3/8″	0.5	40	3	0.55	100	150	80	XWD0.55-2-35
DBY-15	絲扣	1/2″	0.75	40	3	0.55	100	150	80	XWD0.5-2-35
DBY-25	25	25	3.5	40	4	1.5	100	150	80	XLD1.5-3-35
DBY-40	40	40	4.5	40	4	1.5	100	150	80	XLD1.5-3-35
DBY-50	50	50	6.5	40	4.5	2.2	100	150	80	XLD2.2-3-35
DBY-65	65	65	8	40	4.5	2.2	100	150	80	XLD2.2-3-35
DBY-80	80	80	16	40	5	3	100	150	80	XLD3-3-35
DBY-100	100	80	20	40	5	3	100	150	80	XLD3-3-35

外型安裝尺寸

DBY電動隔膜泵 外型安裝尺寸

型號	A	A1	A2	A3	B	K	DN	D1	ф1	фd	h	H1	H2
DBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
DBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
DBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
DBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
DBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
DBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130	470	980

材料特性

隔膜品種 介質種類	丁晴橡膠	氯丁橡膠	氟橡膠	聚四氟乙烯	食品橡膠
發 煙 硝 酸	×	×	△	△
濃 硝 酸	×	×	△	△
濃 硫 酸	×	×	○	△
濃 鹽 酸	×	△	△	△
濃 磷 酸	×	△	△	△
濃醋酸	×	×	×	△
濃氫氧化鈉	○	○	△	△
無水氨	△	△	△	△
稀硝酸	×	×	○	△
稀 硫酸	△	△	△	△
稀 鹽酸	×	○	△	△
稀 磷酸	×	×	△	△
稀氫氧化鈉	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙酮	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙 烯 晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯 乙烯	×	×	△	○
醋 烯 乙 酯	×	×	×	○
醚	×	×	×

注：○——壽命較長、△——壽命一般、×——不可用，本表僅從耐腐性考慮，因聚四氯乙烯彈性比橡膠差，故實際使用壽命因壓力，泵行程雜質等因素影響而異。食品橡膠專用于食品飲料行業。
