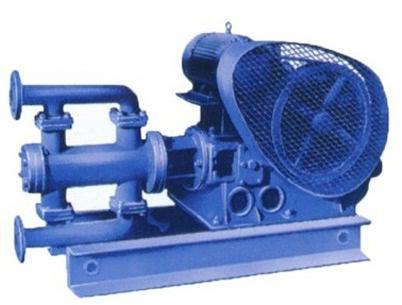

WB1/WB2型電動往復泵

WB1/WB2型電動往復泵（簡稱WB電動往復泵）過流部分分為兩種材質，鑄鐵材質專用于抽吸清水或油類制品或其它無腐蝕性之液體，不銹鋼材質，由1Cr18Ni9Ti鋼制成。適用于抽送各種酸堿類液體，電動往復泵特別適用于槽車卸車之用，及其它需要自吸的場合。本往復泵最高輸送介質溫度150℃，如用戶要求更高溫度，請選WBR型電動高溫往復泵。電動往復泵機座分為1＃、2＃、3＃，減速箱采用皮帶齒輪二級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵活塞環采用本單位特制的碗形聚四氟乙烯環、耐磨、耐腐、密封性好。電動往復泵高壓型采用柱塞雙閥結構，低壓型采用活塞球閥結構，該設計動作靈敏、密閉可靠。根據不同流量和壓力，配用不同電機，即可達到用戶的使用要求。

wb1、wb2往復泵系列。主要用于遠距離輸送水，碼頭輸送用品，泵輸送原油、甲醇。油罐車、油 庫裝卸、熱水回收及循環用于制藥、釀造、化工、石油等行業的工藝流程中都可使用本系列。本系列最高輸送介質溫度為150℃。

主要特點

wb1、wb2系列電動往復泵的減速箱采用皮帶齒輪二級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵 活塞環采用本公司特制的碗形聚四氟乙烯環，耐磨、耐腐、密封性好。ＷＢ電動往復泵高壓型采用柱塞雙閥結構，低壓型 采用活塞球閥結構，該設計動靈敏、封閉可靠根據不同流量和壓力，配用不同電機，可達到用戶的使用要求。

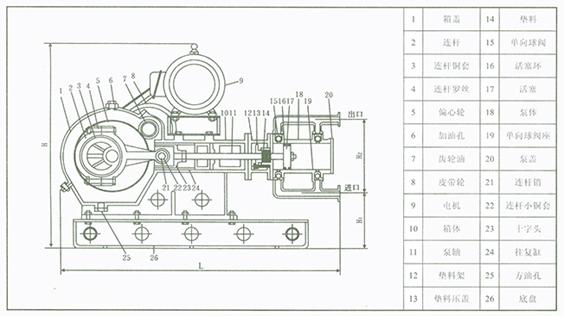

結構簡圖

性能規格

WB1往復泵機座系列

型 號	流量 （m3/h）	壓力 （kg/cm2）	活塞直徑 （mm）	活塞行程 （mm）	電機功率 （r/kw）	往復次數 （z/min）	吸入口尺寸 （法蘭）	排出口尺寸 （法蘭）	重量 （kg）
WB1-0.75/16	0.75	16	36	100	1450/2.2	130	1"	1"	370
WB1-0.75/25	0.75	25	36	100	1450/3	130	1"	1"	370
WB1-0.75/40	0.75	40	36	100	1450/4	130	1"	1"	370
WB1-6/5	6	5	100	100	1450/4	65	11/2"	11/2"	370
WB1-6/10	6	10	100	100	1450/5.5	65	11/2"	11/2"	370
WB1-10/7	10	7	160	100	1450/7.5	45	21/2"	21/2"	400
WB1-13/3	13	3	160	100	1450/5.5	65	21/2"	21/2"	400
WB1-13/6	13	6	160	100	1450/7.5	65	21/2"	21/2"	420

WB2往復泵機座系列

型 號	流量 （m3/h）	壓力 （kg/cm2）	活塞直徑 （mm）	活塞行程 （mm）	電機功率 （r/kw）	往復次數 （z/min）	吸入口尺寸 （法蘭）	排出口尺寸 （法蘭）	重量 （kg）
WB2-1/120	1	120	36	120	1450/7.5	145	1"	1"	700
WB2-2/60	2	60	50	120	1450/7.5	145	1"	1"	720
WB2-10/15	10	15	160	120	1450/7.5	37	21/2"	21/2"	740
WB2-10/25	10	25	160	120	1450/18.5	37	21/2"	21/2"	760
WB2-20/5	20	5	160	120	1450/7.5	73	21/2"	21/2"	760
WB2-20/10	20	10	160	120	1450/11	73	21/2"	21/2"	760
WB2-30/3	30	3	210	120	1450/7.5	73	4"	4"	790
WB2-30/6	30	6	210	120	1450/11	73	4"	4"	790

電動往復泵底腳安裝尺寸與外形尺寸

機座號		L1	L2	底腳孔	長(L)	寬(D)	高(H)	H1	H2
WB1-0.75/16		360	590	4-ф20	965	650	810	120	475
WB1-0.75/25		360	590	4-ф20	965	650	810	120	475
WB1-0.75/40		360	590	4-ф20	965	650	810	120	475
WB1-10/7		360	400	6-ф20	965	650	810	120	475
WB1-13/3		360	400	6-ф20	965	650	810	120	475
WB1-13/6		360	400	6-ф20	965	650	810	120	475
WB1-6/5		360	400	6-ф20	965	650	810	120	475
WB1-6/10		360	400	6-ф20	965	650	810	120	475
WB2-10/15		420	400	6-ф22	1530	700	940	130	740
WB2-10/25		420	400	6-ф22	1530	700	940	130	740
WB2-20/5		420	400	6-ф22	1530	700	940	130	740
WB2-20/10		420	400	6-ф22	1530	700	940	130	740
WB2-1/120		420	400	6-ф22	1530	700	940	130	740
WB2-2/60		420	400	6-ф22	1530	700	940	130	740

WB1/WB2型電動往復泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/gmb.html">隔膜泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、WB1/WB2型電動往復泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供隔膜泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬隨機提供的最新WB1/WB2型電動往復泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：WB1/WB2型電動往復泵使用說明書。
