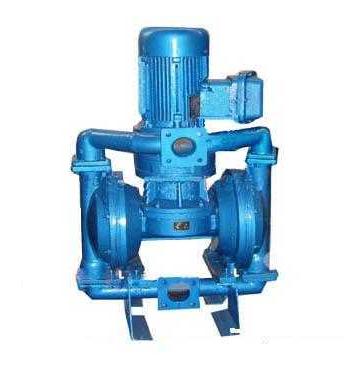

DBY-L型立式電動隔膜泵

DBY-L型立式電動隔膜泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合。

主要用途

一、不需灌引水,自吸能力達3米以上。
二、通過性能好,直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。
三、由于隔膜將被輸送介質和傳動機械件分開,所以介質絕對不會向外泄漏。且泵本身無軸封,使用壽命大大延長。根據不同介質,隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等,可以滿足不同用戶的要求。
四、泵體介質流經部份,可根據用戶要求,分為鑄鐵、不銹鋼、襯膠,電機分為普通式和防爆式兩種,目前該泵正應用在下列場合。

技術參數

流量(m3/h)：0.5-20
揚程:30
吸程:3-5
最大允許通過顆粒φ(mm):1-10
電機功率KW:0.55-5.5

產品特點

1、 用焊接隔離套靜態死封密，完全解決動態機械密封泄露問題。
2、 結構簡單，易拆卸，易清洗，無死角

選型說明

工作溫度：-20-150℃
工作環境與介質：確定是否需要防爆。
工作條件：衛生離心磁力泵高低液位及水平輸送，非自吸型。
泵體材質：根據介質要求316L與304選擇

主要性能規格參數表

型號	流量  (m3/h)	吸程  (m)	揚程 (m)	出口壓力  (kgf/cm2)	電動功率  轉/KW	使用溫度℃		泵進出口 尺 寸	備注
						鑄鐵	不銹鋼
DBY-10	0.5	3	30	3	0.55	90	150	3/8"	絲扣
DBY-15	0.75	3	30	3	0.55	90	150	1/2"	絲扣
DBY-25	3.5	4	30	3	1.5	90	150	1"	絲扣
DBY-40	4.5	4	30	3	1.5	90	150	11/2"	絲扣
DBY-50	6.5	4.5	30	3	2.2	90	150	50mm	法蘭
DBY-65	8	4.5	30	3	2.2	90	150	65mm	法蘭
DBY-80	16	5	30	3	4	90	150	80mm	法蘭
DBY-100	20	5	30	3	4	90	150	100mm	法蘭

材料特性

隔膜品種 介質種類	丁晴橡膠	氯丁橡膠	氟橡膠	聚四氟乙烯	食品橡膠
發 煙 硝 酸	×	×	△	△
濃 硝 酸	×	×	△	△
濃 硫 酸	×	×	○	△
濃 鹽 酸	×	△	△	△
濃 磷 酸	×	△	△	△
濃醋酸	×	×	×	△
濃氫氧化鈉	○	○	△	△
無水氨	△	△	△	△
稀硝酸	×	×	○	△
稀 硫酸	△	△	△	△
稀 鹽酸	×	○	△	△
稀 磷酸	×	×	△	△
稀氫氧化鈉	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙酮	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙 烯 晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯 乙烯	×	×	△	○
醋 烯 乙 酯	×	×	×	○
醚	×	×	×

注：○——壽命較長、△——壽命一般、×——不可用，本表僅從耐腐性考慮，因聚四氯乙烯彈性比橡膠差，故實際使用壽命因壓力，泵行程雜質等因素影響而異。食品橡膠專用于食品飲料行業。
