3DP-35型高壓往復泵

產品特點

3DP-35系列高壓往復泵，主要適用于石油、化工、化肥工業作為流程泵，油田、鹽礦作為注水泵，鋼管、壓力容器作為試壓泵、增壓泵，建筑、造船、化工等工業的高壓清洗除垢，鍋爐給水、液壓機械的傳動源、以及食品、制藥、儀表等需要高壓流體且工藝流程脈沖要求高的部門。

工作結構原理

高壓往復泵是由電動機、聯軸器、減速器、傳動部分、泵頭部分、公共底座等組成。它是由電動機通過減速器、皮帶傳動或無級調速器，帶動曲軸旋轉，推動連桿經滑塊（十字頭）使柱塞作直線往復運動，在泵頭進口閥的啟閉作用下達到吸排液目的。高壓往復泵泵頭材料可根據用戶輸送各種高壓液體需要，采用鍛造碳鋼合金、不銹鋼等，進出口閥座、閥套、閥片填料函、柱塞等主要過流部分采用2Cr13、不銹鋼、非金屬材料，閥球采用9Cr13、陶瓷、F46等材質。我公司生產的高壓往復泵設計先進、結構新穎，泵的技術條件符合GB9234《機動往復泵技術條件》，泵的試驗方法符合GB7784《機動往復泵實驗方法》，它具有運轉平穩、維修方便、密封安全可靠、易損件壽命長、泵的容積效率高等特點。（泵體材料有合金鋼、馬氏體、奧氏體不銹鋼、316、316L雙相鋼。）

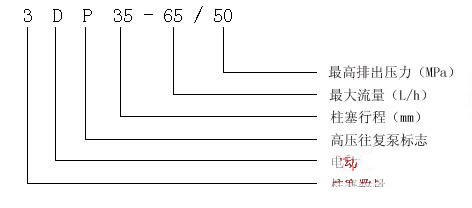

產品意義

3DP-35型高壓往復泵產品意義

性能參數表

泵推力：650kg Rated Plunger Load:650kg						泵行程：35mm Stroke Length:35mm				泵重量：120kg Weight:120kg
柱塞直徑		42	41	38	35	32	29	25	22	20	18	16	14
工作壓力(MPa)		2	4	6	8	10	12	16	20	25	30	40	50
泵轉速(min -1 )		最大流量(L/minM3/h)、理論電機功率
90	L/min	13	12	11	10	8	6	4.6	3.5	2.9	2.4	2	1.4
	M3/h	0.78	0.75	0.64	0.54	0.45	0.37	0.27	0.21	0.17	0.14	0.12	0.08
	KW	0.75	1	1.5	1.6	1.6	1.44	1.47	1.4	1.45	1.44	1.6	1.4
110	L/min	16	15	13	11	9	7.6	5.6	4.3	3.6	2.9	2.5	1.8
	M3/h	0.96	0.91	0.78	0.66	0.55	0.45	0.34	0.26	0.21	0.17	0.15	0.1
	KW	1	1.2	1.56	1.76	1.8	1.8	1.79	1.72	1.8	1.74	2.2	1.7
130	L/min	19	18	15	13	11	9	6.6	5	4.3	3.4	2.9	2
	M3/h	1.13	1.1	0.93	0.79	0.66	0.54	0.4	0.31	0.25	0.2	0.17	0.12
	KW	1	1.5	1.8	2	2	2	2.2	2.2	2.2	2.2	2.32	2.2
150	L/min	22	20	18	15	13	10	8	6	5	4	3	2
	M3/h	1.3	1.2	1.1	0.89	0.78	0.6	0.48	0.36	0.3	0.24	0.18	0.12
	KW	0.75	1.5	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2
200	L/min	29	28	24	20	17	14	10	8	6	5	4	3
	M3/h	1.7	1.68	1.44	1.2	1.02	0.84	0.6	0.48	0.36	0.3	0.24	0.18
	KW	1.2	2.2	3	3	3	3	3	3	3	3	3	3
280	L/min	40	38	33	28	23	19	14	11	9	7	6	4
	M3/h	2.4	2.26	1.98	1.68	1.38	1.14	0.84	0.66	0.54	0.42	0.36	0.24
	KW	2.2	3	4	4	4	4	4	4	4	4	4	4
330	L/min	48	46	39	33	28	23	17	13	11	9	7	5
	M3/h	2.87	2.75	2.34	1.98	1.68	1.38	1.02	0.78	0.66	0.54	0.42	0.3
	KW	2	4	5	5	5.5	5.5	5.5	5	5.5	5	5.5	5
400	L/min	58	55	47	40	34	28	20	16	13	10	8	6
	M3/h	3.47	3.29	2.81	2.39	2.03	1.68	1.2	0.96	0.78	0.6	0.48	0.36
	KW	2	4	5.5	6	7	7	6	6	6	6	6	6
450	L/min	65	62	53	45	38	31	23	18	15	12	9	7
	M3/h	3.89	3.71	3.17	2.69	2.27	1.86	1.38	1.08	0.9	0.72	0.54	0.42
	KW	3	5	6	7	7.5	7	7	7	7.5	7	7	7

選型注意事項

1.泵的用途；
2.輸送介質的性質（名稱、濃度、溫度、密度、粘度、腐蝕性等）；
3.流量要求；
4.進出口壓力要求；
5.工作現場條件和工作制；
6.其它特殊要求（如防爆、保溫、高溫等）。

◇適用于閥門管道試壓泵、計量泵、高壓清洗泵、流程泵、加藥泵、液壓泵、輸油泵等專業用泵。
◇組裝形式：有臥式、立式、固定式、移動式。
◇傳動形式：有電動機、柴油機、齒輪箱、皮帶輪、電磁調速、變頻調速。
◇技術參數作為選型參考，每個品種的泵都裝有安全調壓閥，泵的壓力可任意調節。
◇你選型時表中流量不合適，可用電磁調速，變頻調速，變換柱塞直徑來調節流量，滿足選型需求。
