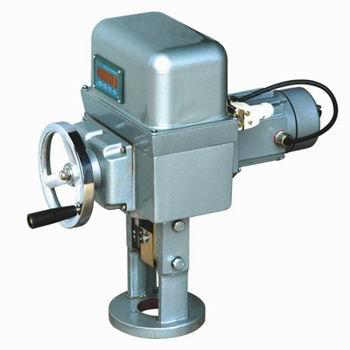

SKZ系列電動執行機構

SKZ型系列電動執行器是新一代的機電一體化產品，由單片微處理器和外圍芯
片組成控制單元，接受標準信號，經CPU運算處理后，直接帶動調節閥位移的執行
機構。執行機構各安裝尺寸及力矩達到原標準型號一致，用戶不需另外設計尺寸
． 廣泛應用于發電、冶金、石油、化工、輕工等；

特點
1、僅需配上輸入信號線及單相交流電源，即可控制運轉,無需配伺服放大器.
2、調節無需開蓋，通過操作面板就可以實現，操作簡單易懂.
3、采用4位高亮度LED數碼管，可以準確而又清晰顯示運行狀態及報警信息.
4、控制過程中設有斷信號設定功能.
5、位置發送器采用齒輪式傳動，確保限位可靠準確.
6、電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠.

技術參數

項目名稱		SKZ標準型(不帶H)	SKZ戶外型(帶H)
控制 機構	輸入信號	4-20mAdc；0-10VDC；1-5VDC；低電平開關量
	反饋信號	4—20mAdc
	死區	0．4％—3％
	基本誤差	±2．5％
	回差	≤1．5％
	限位	開側，閉側
	開度檢測	精密導電塑料電位器
動力	動力	220V，50Hz
	驅動電機	伺服電機
附屬機構	加熱器	選擇件
	手動機構	手輪
安裝 條件	環境溫度	無加熱器—25℃～+70℃
	相對濕度	<95％
	環境氣體	無腐蝕性氣體
	接線口	十四線插頭	接線柱
	防護等級		IP65

型號與規格

型號	額定負載 　(N)	額定行程 　(mm)	全行程時間 (S)	額定電流 (A)	質量 (Kg)
SKZ-310	4000	10	8	0.65	50
		16	12.5
		25	20
		30	24
SKZ410	6400	18	16	0.65	50
		30	24
		40	32
		60	50
SKZ-510	16000	30	16	1.5	95
		50	30
		60	40
		100	60
SKZ-610	25000	30	16	2.5	110
		50	30
		60	40
		100	60
