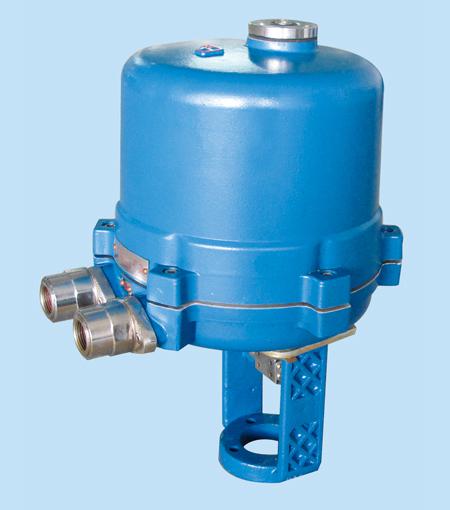

3810L系列直行程電動執行器

產品概述

3810L系列直行程電子式電動執行器是以220V交流相電源和380V三相交流電源兩種驅動電源的機型，接受來自調節器控制信號(DC~20mA或DC1~5V)，實現預定直線往復運動的新型執行器。本系列執行器被用作調節閥的執行機構時，幾乎具備了調節閥本身所要求的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應于發電、冶金、石化、輕式及環保等工業部門。

本系列執行器有以下主要特點：

1.1執行器設計有伺服系統(無需另配伺服放大器)，只需接入DC4~20mA(或DC1~5V)信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
1.2執行器的關鍵部件——控制器，采用先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
1.3驅動量的反饋檢測采用高性能導電塑料電位器，分辨率 < 0.4%
1.4具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
1.5用狀態選擇開關可以設定斷信號時，(閥芯處于全開，全閉或自鎖狀態)
1.6用狀態選擇開關可以設定(正、反動作。)
1.7用狀態選擇開關可以設定輸入信號為(DC4~20mA或DC1~5V。)
1.8調整工作零點(始點)和行程(終點)簡單易行。
1.9當突然斷電時，能確保閥芯自鎖。
1.10采用步皮帶轉動，有效降低了噪音。
1.11延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。

二、主要技術參數

2.1電源
AC220V±10%，50HZ。
2.2耗電功率(額定負載時)
規格A型執行器 50VA；
規格B型執行器 150VA；
規格C型執行器 220VA。
2.3輸入信號 DC4~20mA或DC1~5V。
2.4輸出信號 DC4~20mA(負載電阻500Ω以下)。
2.5控制精度 基本誤差：±1%；回差≤1%；死區≤1%。
2.6工作行程調整范圍
"零點" ±25%；
"行程" ±20%~100%。
2.7外部配線
輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

	普通型(S型)執行器	隔爆型(X型)執行器
電源電纜	3芯S=1.5mm2	3芯S=1.5mm2外徑Φ9±1
信號電纜	4芯S=1.5mm2	4芯S=1.5mm2外徑Φ11±1
電纜引入口	2-PF(G1/2)	可安裝保護套管PF3/4(G3/4)

2.8環境條件

環境條件	普通型(S型)執行器	隔爆型(X型)執行器
環境溫度	無空間執行器-10oC ~60oC	-10oC~40oC
	有空間加熱器-35oC ~60oC
相對溫度	95%以下	45%~85%
環境氣體	無腐蝕氣體
機械振動	1.5g以下

2.9保護等級
IP55。
2.10隔爆等級
Exd II BT4。
2.11過載保護
規格A、B型執行器可任選，規格C型執行器必配。

三、產品型號規格

3.1型號規格標注說明

型號規格	輸出力(N)	工作速度(mm/s)	最大行程
381LSA-08 381LXA-08	800	4.2	30
381LSA-20 381LXA-20	2000	2.1
381LSB-30 381LXB-30	3000	3.5	60
381LSB-50 381LXB-50	5000	1.7
381LSC-65 381LXC-65	6500	2.8	100
381LSC-99 381LXC-99	10000	2.0
381LSC-160 381LXC-160	16000	1.0
381LSC-260 381LXC-260	26000
