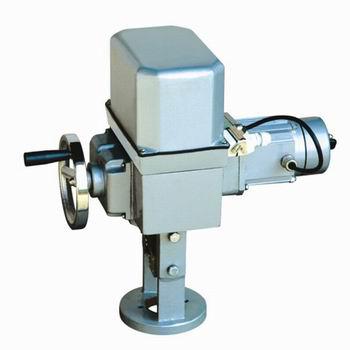

DKZ系列電動執行機構

DKZ(ZKZ)型電動直行程電動執行機構以單相交流電源為動力，當與伺服放大器配合時，接受統一的標準信號4mA—20mAdc(或0—10mAdc)，將此信號轉換成相對應的機械直線位移，操縱簡單，雙座調節閥，套筒閥等，執行過程系統的調節任務：

特點
1、位置發送器采用齒輪式傳動，確保限位可靠準確
2、采用帶角度指示的精密導電塑料電位器調試方便，易懂
3、電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
4、電機采用帶過載保護的戶外型伺服電機

型號編制說明
DKZ-310(CXH)
DK：普通型 Z：直行程 310：輸出力
H：有“H”為戶外型；無“H”為標準型(選擇項)
C：有“C”表示反饋信號4-20mA，無“C”表示反饋信號0-10mA
X：有“X”表示帶電氣限位，無“X”表示不帶電氣限位

項目名稱		DKZ標準型(不帶H)	DKZ戶外型(帶H)
控制機構	輸入信號	無
	反饋信號	0—10mAdc 4—20mAdc
	死區	0．4％—3％	0．4％—3％
	基本誤差	±2．5％	±2．5％
	回差	≤1．5％	≤1．5％
	限位	開側，閉側	開側，閉側
	開度檢測	精密導電塑料電位器	精密導電塑料電位器
動力	動力	220V，50Hz	220V，50Hz
動力	驅動電機	伺服電機	伺服電機
附屬機構	加熱器	選擇件	選擇件
附屬機構	手動機構	手輪	手輪
安裝條件	環境溫度	無加熱器—25℃～+70℃	無加熱器—25℃～+70℃
	相對濕度	<95％	<95％
	環境氣體	無腐蝕性氣體	無腐蝕性氣體
	接線口	十四線插頭	接線柱
	防護等級		IP65

型號	額定負載 (N)	額定行程 (mm)	全行程時間 (S)	額定電流 (A)	質量 (Kg)
DKZ-310 DKZ-310H	4000	10	8	0．65	50
		16	125
		25	20
		30	24
DKZ-410 DKZ-410H	6400	18	16	0．65	50
		30	24
		40	32
		60	50
DKZ-510 DKZ-510H	16000	30	16	1．5	95
		50	30
		60	40
		100	60
DKZ-610 DKZ-610H	25000	30	16	2．5	110
		50	30
		60	40
		100	60
