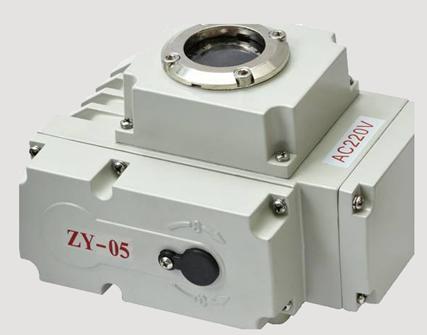

FT型電動執行器

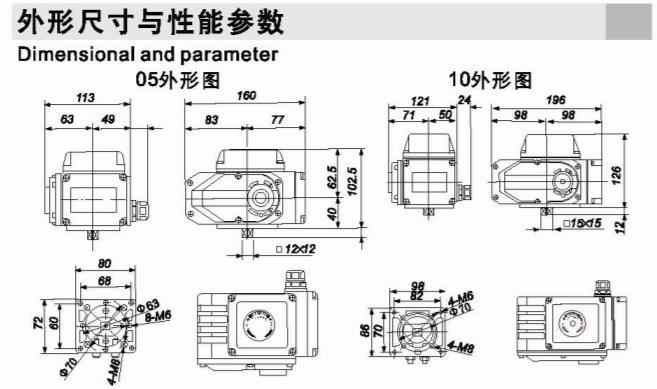

性能機型	02	03	05	10
輸出力矩	20Nm	30Nm	50Nm	100Nm
90°動作時間	4S	10S	20S/60S	30S/60S
回轉角度范圍	0-360°	0-360°	0-360°	0-360°
電機功率	10W	10W	15W	25W
整機重量	2kg	2 kg	2 kg	3 kg
電源	AC110V、AC220V、AC380V、DC24V
絕緣電阻	100M/500VDC
耐壓等級	1500VAC   1分鐘
防護等級	ZP65、67
安裝方位	360°任意角度安裝
電氣接口	G1/2防水電纜接頭、電源線、信號線各一個
環境溫度	-30℃~+60℃
控制電路選項	A型：極限位置開關（標準型）   S型：帶電位器
	R型：帶電位器   Rs型：帶電位器和中間位置開關
	P型：帶伺服控制器（調節型）   F型：帶R/I變換器
任選功能	除濕加熱器   不銹鋼支架   聯軸器

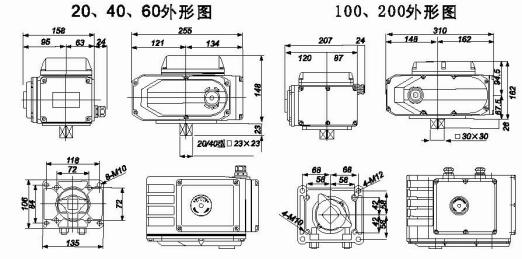

性能機型	-20	-40	-60	-100	-200
輸出力矩	200Nm	300Nm	600Nm	1000Nm	2000Nm
90°動作時間	30S/60S	30S/60S	45S	50S	100S
回轉角度范圍	0-90°	0-90°	0-90°	0-90°	0-90°
電機功率	45W	60W	90W	120W	120W
整機重量	8kg	8.5 kg	9.0 kg	17 kg	18 kg
電源	AC110V、AC220V、AC380V、DC24V
絕緣電阻	100M/500VDC
耐壓等級	1500VAC   1分鐘
防護等級	IP65、67
安裝方位	360°任意角度安裝
電氣接口	G1/2防水電纜接頭、電源線、信號線各一個
環境溫度	-30℃~+60℃
控制電路選項	A型：極限位置開關（標準型）   S型：帶電位器
	R型：帶電位器   Rs型：帶電位器和中間位置開關
	P型：帶伺服控制器（調節型）   F型：帶R/I變換器
任選功能	除濕加熱器   不銹鋼支架   聯軸器

常用普通閥門

電動執行機構型號	額定輸出扭矩Nm	軟密封球閥PN1.6MPa	中線軟密封蝶閥PN1.0MPa	通風蝶閥PN＜0.1MPa
2	20	DN15~20	DN32~40
3	30
5	50	DN25~40	DN50~65	DN50~80
10	100	DN50~65	DN80~100	DN100~200
20	200	DN80~100	DN125~150	DN250~300
40	400	DN125	DN200	DN350~450
60	600	DN150	DN250	DN500~600
100	1000	DN200	DN300	DN700~800
160	1600	DN250	DN350	DN900
200	2000	DN300	DN400~450	DN1000
注：以上配置僅供參考，具體以閥門生產商提供數據為準。
