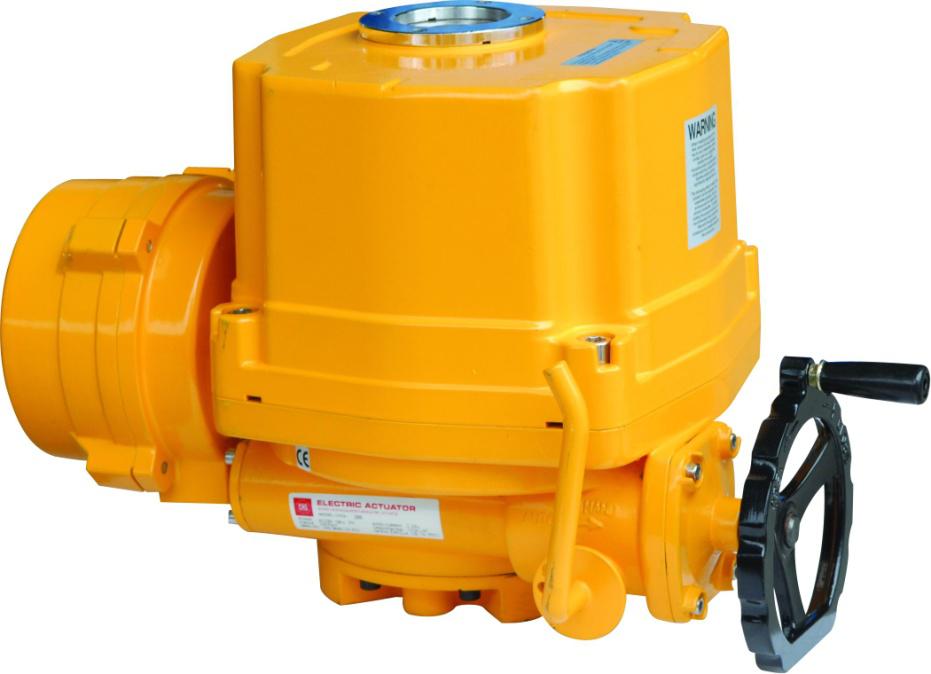

OHQ系列防爆電動執行器

OHQ角行程防爆電動執行器產品詳情

本產品總結了許多電動執行器的各種不足，進行改進后，新推出的產品。其中許多關鍵部件均采用德國或日本進口件，結構緊湊，質量可靠，性能優越。主要特性有：
1.外殼—由于使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末涂層，耐腐蝕性強。
2.電機—采用SPG鼠籠式電機，輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。
3.受動結構—不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
4.位置指示器—指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈(SLU)可供選擇。
5. 干燥器—用來控制溫度，防止執行器內部水分凝結，保持內部電器元件的干燥。
6.限位開關—由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置。
7.扭距開關(除HQ-008外)—可提供過載保護，防止損壞電機。(出廠前以設定好，請用戶不要隨便更改設置)。
8.自鎖—有自鎖功能，防止反轉，轉動部分穩定可靠。
9.安裝—底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強?？梢源怪卑惭b，也可以水平安裝。
10.接線端子—線路布置緊湊合理，接線端子直徑為2.5mm，壓力大，聯接牢固。
11.蝸輪—采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平穩且耐磨，使用壽命長。
12.PCU板—結構緊湊合理，將PCU板內置于機殼內。

標準件技術參數

外殼	防水級別IP67，NEMA4 and 6
電機電源	110/220V AC 1PH，380/440V AC 3PH，50/60Hz，±10%
控制電源	110/220V AC 1PH，50/60 Hz，±10%
負載率(開關)	S2 30%
電機	鼠籠式異步電動機
限位開關	2 X 開/關，SPDT，250V AC 10A
輔助限位開關	2 X 開/關，SPDT，250V AC 10A(HQ-008除外)
扭矩開關	開/關，SPDT，250V AC 10A(HQ-008除外)
行程	90o±10o(0o~110o)
失速保護/操作溫度	內置熱保護，開150oC±5oC /關 97oC±15oC
指示器	連續的位置指示
手動操作	機械離合機構
自鎖裝置	蝸輪，蝸桿機構提供自鎖
機械限位	2個外部調整螺栓
干燥器	7-10W(110/220V AC)防冷凝
接線孔	2個PF 3/4”
環境溫度	-20oC—+70oC
潤滑	鋁基潤滑脂(EP型)
材料	鋼，鋁合金，鋁青銅，聚碳酸脂
環境濕度	最大90% RH(非凝結)
抗震性能	X Y Z 10g，0.2~34 Hz,30分鐘
外涂層	干粉，環氧聚脂

型號	最大輸出扭矩	動作時間	最大軸徑	電機F級	額定電流(A)60/50Hz				手輪轉數	重量
		60/50Hz			單相		三相
	Kg－m	90°	mm	W	110V	220V	380V	440V	N	Kg
OHQ－008	8	13/16	Ф20	15	1.10/0.95	0.55/0.54	N/A	N/A	10	7.4
OHQ－015	15	21/25	Ф22	40	1.65/1.67	0.88/0.84	0.31/0.31	0.30/0.31	11	16.6
OHQ－020	20	21/25	Ф22	40	1.67/1.67	0.89/0.85	0.31/0.31	0.30/0.31	11	16.6
OHQ－030	30	26/31	Ф35	40	1.85/1.86	0.92/0.92	0.35/0.35	0.34/0.34	13.5	22
OHQ－050	50	26/31	Ф35	90	3.60/3.62	1.55/1.58	0.59/0.59	0.58/0.58	13.5	23
OHQ－060	60	26/31	Ф35	90	3.65/3.62	1.60/2.20	0.60/0.59	0.59/0.58	13.5	23
OHQ－080	80	31/37	Ф45	180	4.10/4.10	2.15/2.20	0.85/0.85	0.79/0.79	16.5	29
OHQ－120	120	31/37	Ф45	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	16.5	29
OHQ－200	200	93/112	Ф65	180	4.10/4.10	2.15/2.30	0.85/0.85	0.79/0.79	49.5	75
OHQ－300	300	93/112	Ф65	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	49.5	75
