AY42H/HA802Y安全溢流閥

用途　

AY42H、HA802Y型安全溢流閥可用于高壓注水泵的管路上，作為超壓保護裝置。

主要性能范圍

型號 Type	公稱壓力 Nominal pressure(MPa)	開啟壓力分級 Opening pressure	工作溫度（℃）Working temperature	適用介質 Suitable medium
AY42H-160 HA802Y-160	16.0	6.3-16.0	200	水、油品等 Water,Oil,goods etc.
AY42H-250 HA802Y-250	25.0	1.0-25.0
AY42H-400 HA802Y-400 HA802Y-600	40.0-60.0	20.0-60.0

主要零部件材料

NO.	零件名稱 Name of part	AQ-20 材料　 Materials
1	閥體　Body	碳鋼　Carbon Steel
2	閥座　Nozzle	不銹鋼　Stainless steel
3	閥瓣　Disc	不銹鋼　Stainless steel
4	閥蓋　Bonnet	焊接件　Welding
5	彈簧　Spring	50CrVA

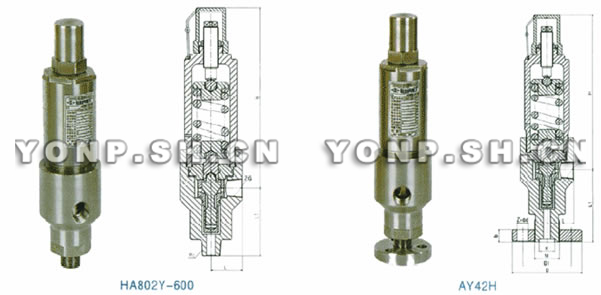

外形及連接尺寸

型號 Type	公稱通徑DN(mm) Nominal diameter	尺寸Dimension(mm)
		Rc	ZG	L	L1	≈H
HA802Y-600	15	1/2″	1/2″	52	90	250
	25	1″	1″	52	113	275
	40	11/2″	11/2″	52	157	336

外形及連接尺寸

型号 Type	公称通径DN(mm) Nominal diameter	尺  寸  Dimension(mm)
		D	D1	K	M	Z-Фd	B	L	L1	RC	≈H
AY42H-160 AY42H-250 AY42H-400	15	135	95	25	M48×2	4-22	25	65	140	1〞	329
	20	165	115	30	M52×2	6-26	28	80	150	11/2〞	447
	25	200	145	38	M80×3	6-29	40	90	180	2〞	485
	32	225	170	42	M100×3	6-33	50	100	200	21/2〞	570

AY42H/HA802Y安全溢流閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的安全閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、AY42H/HA802Y安全溢流閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供安全閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的AY42H/HA802Y安全溢流閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：AY42H/HA802Y安全溢流閥使用說明書
