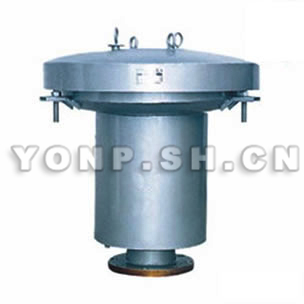

GYA系列液壓安全閥

用途　

液壓安全閥裝于油罐頂部與呼吸閥配合使用,在呼吸閥一旦失靈時起安全作用。

主要技術參數

控制壓力：+200毫米水柱、-45毫米水柱
訂貨時請指明產品名稱、型號、規格。

主要外形與法蘭連接尺寸

規格	圖號	重量 (Kg臺)	安裝尺寸（毫米）
			d	D	D1	D2	d1	L	H	n
DN80	GYA-80	38	φ85	φ150	φ185	φ125	φ18	376	424	4
DN100	GYA-100	42	φ105	φ170	φ205	φ145	φ18	500	605	4
DN150	GYA-150	66	φ158	φ225	φ265	φ200	φ18	650	705	8
DN200	GYA-200	97.2	φ210	φ280	φ315	φ255	φ18	900	755	8
DN250	GYA-250	140.2	φ264	φ335	φ370	φ310	φ18	1050	885	12

GYA系列液壓安全閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的安全閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、GYA系列液壓安全閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供安全閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的GYA系列液壓安全閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：GYA系列液壓安全閥使用說明書
