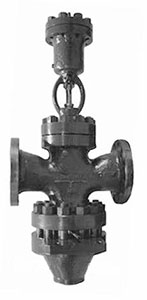

A69Y主安全閥

用途及結構簡述　

A69Y主安全閥適應于蒸汽壓力P＝10MPa,溫度為t=540℃的電站鍋爐上使用，防止鍋爐介質壓力超過允許值，以保證鍋爐安全運行。A69Y主安全閥的主要結構特點有1、閥門為雙排汽、兩端為法蘭連接結構。主要由閥體、連接管、緩沖容器、活塞室、閥瓣、閥桿等零件組成。2、當介質壓力升高至整定壓力時，沖量安全閥打開，介質從脈沖管進入安全閥的活塞室，推動活塞下降，使閥門自動打開，當沖量閥關閉時，閥瓣又自動關閉。3、密封面用鈷基硬質合金堆焊而成，閥瓣經熱處理，提高了硬度。

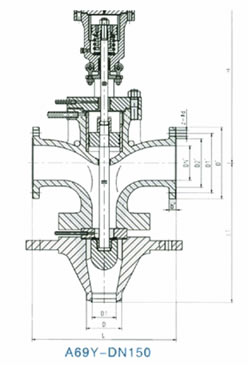

外形及連接尺寸

型號 Type	公稱通徑DN Nominal diameter	連 接 尺 寸Connecting dimensions
		L	L1	H	D	D1	DN’	D’	D1’	D2’	b’	Z-Фd
A69Y-P455.3V	150	560	638	698	220	165	150	300	250	204	30	8-25
A69Y-P466.7V	150	560	638	698	220	165	150	300	250	204	30	8-25
A69Y-P5410V	150	560	638	698	220	165	150	300	250	204	30	8-25
A69Y-P5410.5V	150	560	638	698	220	165	150	300	250	204	30	8-25

安裝說明

1、A69Y主安全閥門必須垂直安裝在設備的最高位置。
2、A69Y主安全閥堅固在支座上，支座承受主安全閥排汽時產生的反作用力。
3、排汽管應用專門吊架，排汽管重量不得加在主安全閥上，A69Y主安全閥與排汽管之間的連接法蘭應消除任何的附應加。
4、 排汽管的最低點應考慮疏水，以免排汽時產生水擊。

A69Y主安全閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/aqf.html">安全閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、A69Y主安全閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供安全閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的A69Y主安全閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：A69Y主安全閥使用說明書
