GA42H單杠桿安全閥

用途　

上海永鵬泵閥有限公司生產的GA42H型單杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過容器管道設計的允許最高值，避免發生不必要的意外影響正常生產，主要適用介質可為蒸汽、空氣等。

主要零部件材料

NO.	零件名稱 Name of part	C型材料 Materials
1	閥體　Body	碳鋼　Carbon steel
2	導向套　Guide sleeve	不銹鋼　Stainless steel
3	閥瓣　Disc	2Cr13
4	閥桿　Stem	2Cr13
5	杠桿　Lever	碳鋼　Carbon steel
6	重錘　Hammer	鑄鐵　Cast iron

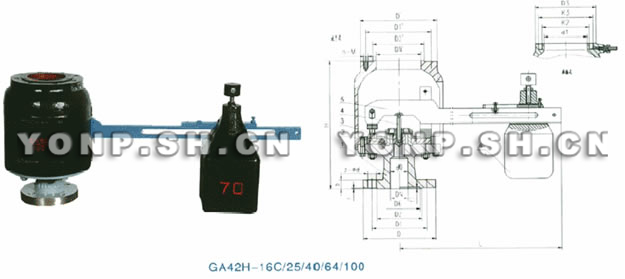

外形及連接尺寸

型號 Type	公稱 通徑 DN(mm)	尺寸 Dimension(mm)
		do-z	D	D1	D2	D6	f	f1	b	z-d	L	H	出口法蘭式					出口承插式
													DN’	D2’	n-M’	D1’	D’	d1	K2	K3	D3
GA42H-16	50	40×1	165	125	100	/	3	/	16	4-18	840	412	125	175	8-16	120	235	120	145	162	190
GA42H-25	50	40×1	165	125	100	/	3	/	20	4-18	840	412	125	175	8-16	120	235	120	145	162	190
GA42H-40	50	40×1	165	125	100	88	3	4	20	4-18	840	412	125	175	8-16	120	235	120	145	162	190
GA42H-64	50	40×1	175	135	105	88	3	4	26	4-23	840	420	125	175	8-16	120	235	120	145	162	190
GA42H-100	50	40×1	195	145	112	88	3	4	28	4-25	840	420	125	175	8-16	120	235	120	145	162	190

GA42H單杠桿安全閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/aqf.html">安全閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、GA42H單杠桿安全閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供安全閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的GA42H單杠桿安全閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：GA42H單杠桿安全閥使用說明書
