A42Y全啟式超高壓安全閥

產品詳細資料　

A42Y-1000適用于工作溫度≤200℃的水、非腐蝕性油品等介質的設備和管路上，作為超壓保護裝置。

主要零部件材料

NO.	零件名稱	A42Y-1000材料
1	閥體	鍛35
2	閥瓣	2Cr13
3	導向套	2Cr13
4	閥蓋	35
5	彈簧	50CrVA
6	閥桿	2Cr13
7	調整螺桿	45
8	閥帽	ZG200-400
	密封面材料	堆焊Co基硬質合金

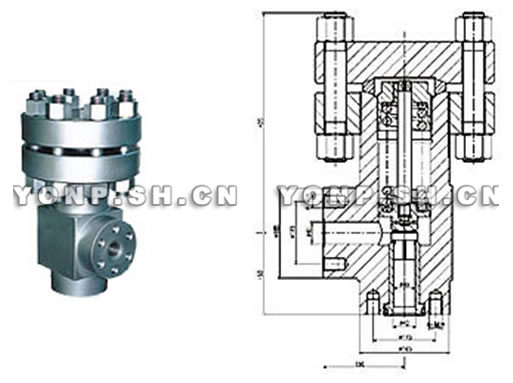

外形及連接尺寸

公稱通徑	尺寸
	do	D	D1	M	B	Z-Φd	DN'	M'	L	L1	H
10	6	115	80	M42×2	32	4-18	15	M27×2	80	110	320
15	8	135	95	M48×2	36	4-22	20	M33×2	80	120	330
25	10	165	115	M64×3	40	6-26	32	M45×2	85	130	350

A42Y全啟式超高壓安全閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的安全閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、A42Y全啟式超高壓安全閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供安全閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的A42Y全啟式超高壓安全閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：A42Y全啟式超高壓安全閥使用說明書
