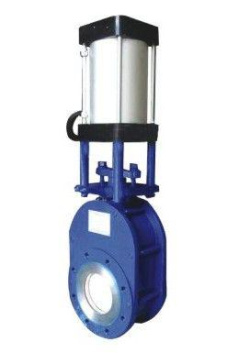

Z644TC Z674TC耐磨陶瓷出料閥

特點：

本閥適用于發電廠干灰系統、倉泵出料輸送，也可適用于礦山、造紙、化工等各類有磨損的干粉塵、水等介質在管道上作啟閉之用。使用公稱壓力1.0MPa,適用溫度≤425℃,氣源壓力0.6-0.8MPa。
本閥參照Armstrong閥門技術，關閉后任何方向全部密封。閥體閥蓋采用WCB鑄鋼件及無縫鋼管焊接.填料采用硬密封件。 本閥密封性能好，耐磨性強，啟動負荷小，卡灰及結灰現象少，使用壽命長。

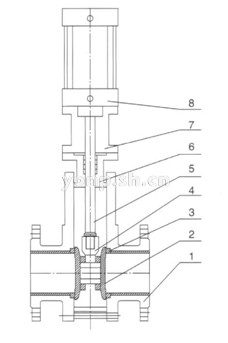

主要零件材料

序號No.	名稱	材料	序號.	名稱	材料 al
1	閥體	WCB	5	閥桿	2Cr13
2	閥板	WCB+工程式陶瓷	6	中閥體	WCB
3	閥座	工程式陶瓷	7	支架	WCB
4	連接桿	Q235-A	8	氣動裝置

應用規范

設計依據	GB	API	ASME
設計標準	GB/T12237	API 6D	ASME B16.34
結構長度	GBH*12221	API 6D	ASME B16.10
連接法蘭	GB/T9113 JB/T79	ASMEB16.5、B16.47
試驗和檢驗	JByT9092	API 6D	API 598

試驗壓力 單位：Mpa

公稱壓力 PN	常溫最大工作壓力	試驗壓力	氣密封試驗壓力	高壓密封試驗壓力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
6.4	6.4	9.6	0.6	7.1
Class150	2.0	3.0	0.6	2.2
Class300	5.0	7.5	0.6	5.5

主要尺寸

型號	PN	尺寸 Dimension(mm)
		DN	≈L1	≈L2	D	D1	D2	n-M	Ζ-φd	≈Η
Z644TC Z674TC	0.6MPa	50	121	229	140	110	90	4-M12	4-φ 14	480
		65	121	229	160	130	110	4-M12	4-φ14	500
		80	130	255	185	150	125	4-M16	4-φ 18	630
		.100	150	298	205	170	145	4-M16	4-φ18	690
		125	170	310	235	200	175	8-M16	8-φ18	720
		150	170	360	260	225	200	8-M16	8-φ 18	810
		200	200	380	315	280	255	8-M16	8-φ18	950
		250	250	450	370	335	310	12-M16	12-φ18	1180
		300	300	500	435	395	362	12-M20	12-φ 23	1390 .
		350	350	550	485	445	412	12-M20	12-φ 23	1500
	1.0MPa	50	121	229	160	125	100	4-M16	4-φ18	480
		65	121	229	180	145	120	4-M16	4-φ 18	500
		80	130	255	195	160	135	8-M16	8-φ18	630
		100	150	298	215	180	155	8-M16	8 - φ18	690
		125	170	310	245	210	185	8-M16	8-φ 18	720
		150	170	360	280	240	210	8-M20	8-φ 23	810
		200	200	380	335	295	265	8-M20	8-φ 23	950
		250	250	450	390	350	320	12-M20	12-φ 23	1180
		300	300	500	440	400	368	12-M20	12-φ 23	1390
		350	350	550	500	460	428	16-M20	16-φ 23	1500
	1.6MPa	50	121	229	160	125	100	4-M16	4-φ 18	480
		65	121	'229	180	145	120	4-M16	4-φ 18	500
		80	130	255	195	160	135	8-M16	8-φ 18	630
		100	150	298	215	180	155	8-M16	8-φ 18	690
		125	170	310	245	210	185	8-M16	8-φ18	720
		150	170	360	280	240	210	8-M20	8-φ 23 ·	810
		200	200	380	335	295	265	12-M20	12-φ 23	950
		250	250	450	405	355	320	12-M22	12-φ 25	1180
		300	300	500	460	410	375	12-M22	12-φ 25	1390
		350	350	550	520	470	435	16-M22	16-φ 25	1500
