PZ73Tc-16C陶瓷刀型閘閥

特點：

1、密封面材料：結構陶瓷或超硬表面合金材料二種。
2、適用于煤渣，灰渣等氣、固混合介質，閘板、閥座和流道部位采用了結構陶瓷材料制造，耐磨損，長壽命。
3、密封性能優越，并可進行密封面修復。
4、進口閥座可作刮灰板，即使在落灰情況下也關閉自如。
5、閥體腔體結構徹底避免了卡阻、積灰的問題。
6、驅動方式：手動、氣動和電動等

主要零件材料

名稱	材料	名稱	材料
閥體、閥蓋、支架	碳鋼（WCB)、閥體+陶瓷	閥座密封面	氧化鋁陶瓷
閥桿、隔環	2Cr13	閥桿螺母	銅合金
閘板密封面	噴碳化鎢	填料	YS450F (T)柔性石墨
		手輪	球墨鑄鐵（QT450-10)

應用規范

設計依據	GB	API	ASME
設計標準	GB/T12237	API 6D	ASME B16.34
結構長度	GB/T12221	API 6D	ASME B16.10
連接法蘭	GB/T9113 JB/T79	ASME B16.5、B16.47
試驗和檢驗	JB/T9092	API 6D	API 598

試驗壓力

公稱壓力	常溫最大工作壓力	殼體試驗壓力	氣密封試驗壓力	高壓密封試驗壓力
1.0	1.0	1.5	0.6	1.1
1.6	1.6	2.4	0.6	1.76
Class150	2.0	3.0	0.6	2.2

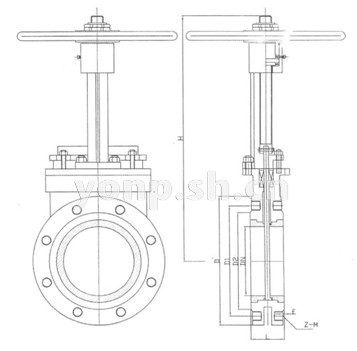

主要尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	F	Z-M	DO	Η
									手動	電動
1.0C	50	50	160	125	100	3	4-16	180	285	590
	65	50	180	145	120	3	4-16	180	298	608
	80	50	195	160	135	3	4-16	220	315	620
	100	50	215	180	155	3	8-16	220	365	665
	125	50	245	2.10	185	3	8-16	280	400	700
	150	60	280	240	210	3	8-20	280	475	775
	200	70	335	295	265	3	8-20	360	540	840
	250	70	390	350	320	4	12-20	360	630	930
	300	80	440	400	368	4	12-20	400	780	1080
	350	90	500	460	428	4	16-20	400	885	1185
	400	100	565	515	482	4	16-22	400	990	1360
	450	120	615	565	532	4	20-22	530	1100	1470
	500	120	670	620	585	4	20-22	530	1200	1570
	600	140	780	725	685	5	20-27	600	1450	1835
1.6C	50	50	160	125	100	3	4-16	180	285	590
	65	50	180	145	120	3	4-16	180	298	608
	80	50	195	160	135	3	4-16	220	315	620
	100	50	215	180	155	3	8-16	220	365	665
	125	50	245	210	185	3	8-16	280	400	700
	150	60	280	240	210	3	8-20	280	475 ,	775
	200	70	335	295	265	3	12-20	360	540	840
	250	70	405	355	320	4	12-22	360	630	930
	300	80	460	410	375	4	12-22	400	780	1080
	350	90	520	470	435	4	16-22	400	885	1185
	400	100	580	525	485	4	16-27	400	990	1360
	450	120	640	585	545	4	20-27	530	1100	1470
	500	120	705	650	608	4	20-30	530	1200	1570
	600	140	840	770	718	5	20-36	600	1450	1835
