YLD647X-10圓頂閥

充氣式圓頂閥：

圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保持有約2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的 方式運動，目的是使閥芯與密封之間不產生磨擦，減少磨損。

主要技術參數：

公稱壓力：1.0MPa 介質溫度：≤200℃；強度試驗：1.5MPa 密封試驗：1.1MPa 適用介質：粉煤灰等均勻細顆粒狀物質。 橡膠密封圈充氣壓力應保證在0.30-0.60MPa且高于輸送壓力0.15MPa,氣壓工作壓力0.45-0.65MPa,使用潔凈、干燥、無壓縮空氣。

安裝、使用要點：

1.安裝前應仔細閱讀本說明書，并核對閥門型號、通徑及技術參數。
2.嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道自先預留的閥門安裝距離應適當，法蘭兩邊加墊片。
3.兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做 到均勻?qū)ΨQ(chēng)。
4.閥門組合閥上設置一路進氣口（標記為字母IN),由電磁閥控制閥門換向，電源為直流24伏（可根據用戶甭要改用其它電壓）。觀察 閥門是否工作可以從閥門上的壓力表數值判定，密封圈充氣壓力優選值為0.40-0.50MPa。現場使用調整方法為：對裝在氣缸組合閥上的調 壓閥進行調整，先將調壓閥蓋帽往上提，按加號方向旋轉，并看壓力表讀數，達到最佳值后把調壓閥蓋柵往下壓即鎖定位置。平時運行不 允許隨意撥動調壓閣，以免損壞密封圈。
5.該閥門出廠前已作調整和動態試驗，氣路已經連接好。

序號No.	名稱Nome	材料 Material
1	底蓋	WCB
2	閥體	WCB
3	閥座	耐磨橡膠
4	球體	304

序號No.	名稱Nome	材料 Material
5	閥桿	2Cr13
6	填料	柔性石墨
7	填料壓蓋	WCB
8	氣動裝置

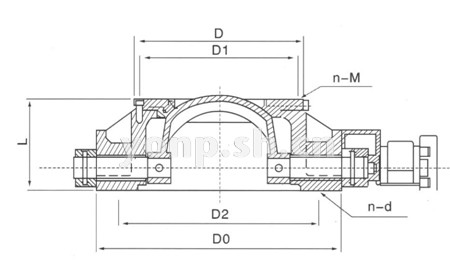

連接尺寸表

通徑DN	L	D	D1	DO	D2	G	n-Μ	n-d
φ 80	120	200	160	280	240	1/8	4-Μ12	6-18
φ 100	130	240	200	335	295	1/8	4-Μ12	6-18
φ 125	140	280	240	365	325	1/8	6-Μ12	6-22
φ 150	160	320	280	390	350	1/8	6-Μ12	6-22
φ 175	180	360	320	440	400	1/8	8-Μ16	8-22
φ 200	205	405	360	520	470	1/8	8-Μ16	8-22
φ 250	240	460	420	580	525	1/8	8-Μ20	12-27
φ 300	280	530	470	640	585	1/8	8-Μ20	12-27
φ 350	320	605	480	740	675	1/8	8-Μ20	12-27
