ZXX型懸掛式中心傳動單（雙）管吸泥機

設備用途

懸掛式中心傳動單（雙）管吸泥機是我公司在吸收國內外先進技術的基礎上開發成功的新產品。主要適用于周邊進水、周邊出水的大型圓形沉淀池中、排除沉淀池底部的污泥，使水質凈化。該機型具有沉降面積大、沉降效率高、處理效果好等優點。我公司專業人員深入研究、消化吸收國內外先進技術，建立了一套完善的水力模型，經多年實踐證明，可以確保布水均勻、排泥均勻，充分發揮周進周出沉淀池的優點。

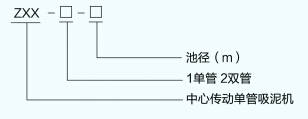

型號說明

工作原理及構造

周邊進水、周邊出水的沉淀池是一種先進的污水處理構筑物。污泥混合物進入配水槽內，經槽底配水孔均勻地流入池內，在周邊進水擋板的作用下，水流從池底部流向中心，從上部返回周邊水槽內（詳見下圖），在此過程中， 污泥在重力作用下沉積于池底，完成泥水分離。周邊配水槽采用變斷面。配水孔不均勻分布設計，以保證配水槽在變水頭、變流量狀況下周邊配水的均勻性。 吸泥機懸掛于沉淀池中心柱上，驅動機構帶動桁架與吸泥管旋轉，在靜水壓力的作用下，污泥均勻地進入吸泥管上經獨特設計的排泥孔口，在排水井內套筒閥的控制下排出池外，污泥量的大小由套筒閥的開啟度來控制。池表面的浮渣通過表面撇渣裝置撇入排渣斗，排入集泥坑。

設備特點

1、 采用新型結構，根據污泥沉降量采用一根或二根排泥總管，結構輕，排泥均勻；
2、 采用新型傳動結構，傳遞扭矩大，可達50000N . m,工作可靠；
3、 單（雙）管吸泥機一側設吸泥管，另一側設刮泥板，或兩側均為排泥管，使排泥更徹底；
4、 根據不同的流量及池徑設計周邊進出水槽，詳細資料另行提供；
5、 設有過載報警，超載停機、扭矩保護等各種措施，確保安全運行。

外形尺寸與性能參數

參數	池徑CD (m)	周邊線速（m/min)	電機功率 (kw)	推薦池深 (m)
型號		初沉池
ZXX-25	25	3~4.5	0.55	3.5~4.5
ZXX-36	36
ZXX-40	40		0.75
ZXX-42	42
ZXX-52	52

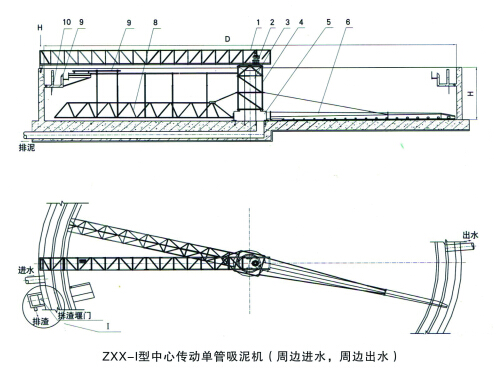

ZXX-I型中心傳動單管吸泥機（周邊進水，周邊出水）

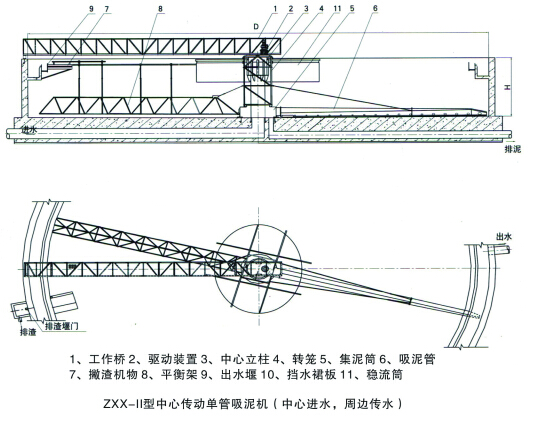

ZXX-II型中心傳動單管吸泥機（中心進水，周邊傳水）

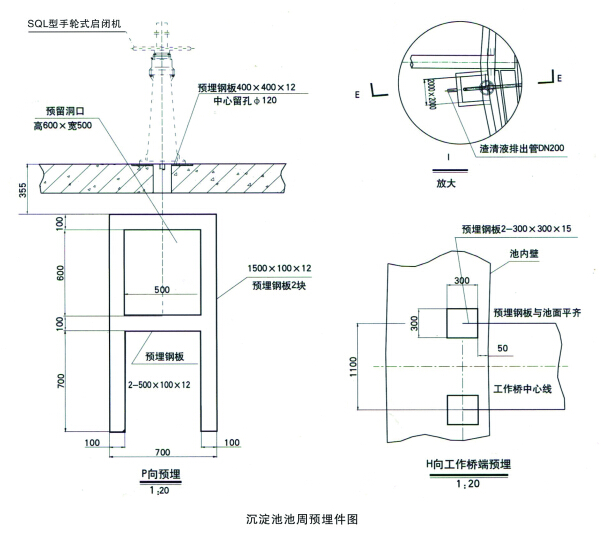

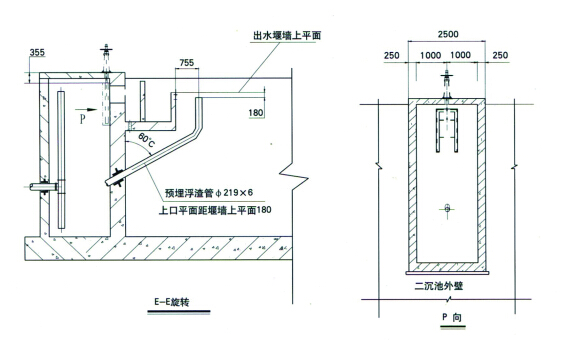

沉淀池池周預埋件圖

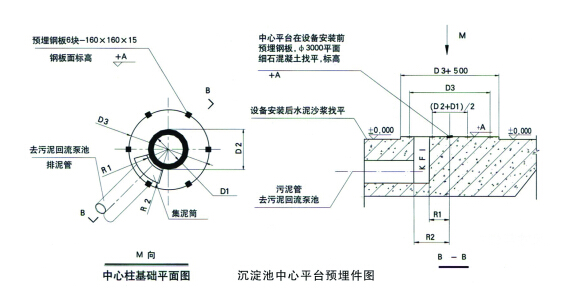

沉淀池中心平臺預埋件圖

說明： 1、 標高單位為米；
2、 其余尺寸單位為毫米；
3、 在設備安裝前中心平臺應預埋鋼板，并畫出工作橋中心線投影線；
4、 預埋鋼板下面應焊接鋼筋與基礎牢固結合，保證預埋鋼板與工作橋的相對位置，
5、 預埋鋼板160 x 160 x 15六塊上板面應在同一水平面上，水平度誤差小于1/1000;
6、 預埋環形鋼板D2xD1x15上板面應在同一水平面上，水平度誤差小于1/1000。

ZXX型中心傳動單管吸泥機中心平臺及預埋件尺寸表

參數	D1	D2	D3	R1	R2	A
型號	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
ZXX-25	570	890	1860	550	790	0.03
ZXX-30	670	990	2180	610	950	0.05
ZXX-35	730	1050	2460	680	1100	0.07
ZXX-40	830	1150	2500	635	1150	0.09
ZXX-45	930	1250	2560	635	1200	0.11
ZXX-50	1030	1350	2660	685	1250	0.13
ZXX-55	1130	1450	2760	735	1300	0.15

訂貨說明

1、 訂貨時請?zhí)峁┒脸氐脑O(shè)計流量（最大、最小、平均值）、池徑、池深、回流比等工藝設計基本參數及吸泥機的數量；
2、 需要溢流板，擋水板、排渣斗、套筒閥等配件時，請予注明。若遠程控制時，套筒閥需用電驅動，請予注明，渣斗及堰板安裝參見周邊傳動刮吸泥機；
3、 注明主體設備的材質（碳鋼或不銹鋼等），防腐有特殊要求時請注明；
4、 用戶有特殊要求時，經雙方協商后作出調整；
5、 我公司可根據用戶要求為用戶設計50m以內的任何規格的吸泥機；
6、 我公司可為用戶提供安裝、調試等完善的售后服務。

上海永鵬ZXX型懸掛式中心傳動單（雙）管吸泥機客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?排泥設備 產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱
2）、上海永鵬水泵網為您提供的"永鵬牌"ZXX型懸掛式中心傳動單（雙）管吸泥機產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有環保設備相關技術資料僅供輸送提升設備用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新ZXX型懸掛式中心傳動單（雙）管吸泥機使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：ZXX型懸掛式中心傳動單（雙）管吸泥機使用說明書。
