ZBG型周邊傳動刮泥機

設備用途

主要用于輻流式初沉、二沉池的排泥，也可用于濃縮池的排泥，是一種新型的刮泥機

型號說明

工作原理及構造

濃縮機由中心傳動裝置驅動傳動軸、刮臂等旋轉，刮臂上的刮板將污泥由池邊逐漸刮至池中心的泥坑中，通過排泥管排出池外；刮臂上固定有攪拌柵條，旋轉時對污泥攪動使水和氣體外溢，提供絮狀污泥的沉淀空間，加速污泥的下沉，提高濃縮效果。

主要特點

1、 主梁除傳統碳鋼制作外，還可采用鋁合金或不銹鋼制作，適用范圍廣，裝飾效果好；
2、 采用新型鉸支結構，使刮泥機的承載狀況更好，減少了運行功率，降低運行陳本；
3、 安全性好，遇有較大障礙物時，刮板會自動讓耙，配力矩保護裝置。安全性能更高；
4、 驅動裝置進行了優化設計，效率高。外形美觀，也可按照用戶要求配進口減速機或軸裝式減速機，更美觀耐用；
5、 刮泥板采用對數螺旋線型，刮泥效果好。

外形尺寸與性能參數

參數	池徑CD (m)	周邊線速 (m/min)	單邊功率 (kw)	周邊單個輪壓P (kn)	池邊深 (mm)
型號
ZBG-14	14			18
ZBG-16	16		0.55/0.37	18
ZBG-19	18			20
ZBG-20	20			25
ZBG-24	24		0.75/0.37	35
ZBG-25	25			40
ZBG-28	28	2~3		50	3000-5000
ZBG-30	30			60
ZBG-35	35		1.1/0.75	75
ZBG-40	40			80
ZBG-42	42			82
ZBG-45	45		1.5/0.75	86
ZBG-55	55			95

注：1、中心支礅承壓：半橋式為2P，全橋式為4P; 2、功率欄中，大數值為普通減速機拖動的ZBG型與NBS型，功率小數值為軸裝減速機拖動的ZBG型功率。

NZS4-20外形結構及技術參數

參數	性能差數		周邊線速度（m/min)			推薦池深	池底坡度	提耙高度
型號	功率	外緣線速（m/min)	池徑0(mm)	A	B	H (m)	(m)	(m)
NZS-15		2.46	15000	15100	1250
NZS-16	1.5	2.62	16000	16100		4.5	1:12	200
NZS-18		2.95	18000	18100	2000
NZS-20		3.24	20000	20100
訂貨說明

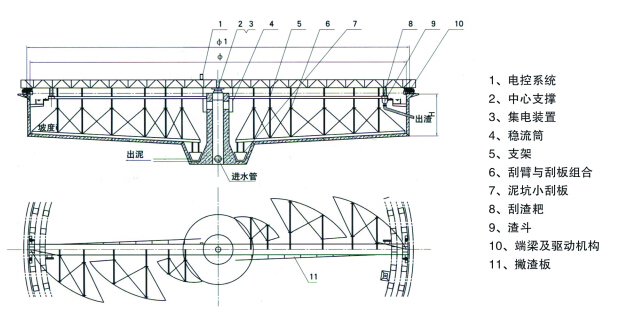

沉淀池周邊傳動刮泥機外形結構圖（全橋式）

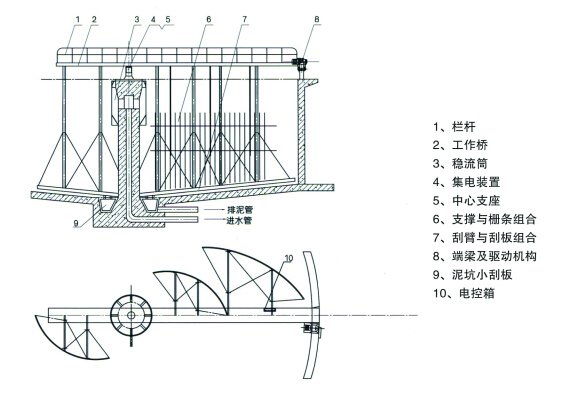

NBS型濃縮池周邊傳動刮泥機外形結構圖（半橋式））

上海永鵬ZBG型周邊傳動刮泥機客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?排泥設備 產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱
2）、上海永鵬水泵網為您提供的"永鵬牌"ZBG型周邊傳動刮泥機產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有環保設備相關技術資料僅供輸送提升設備用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新ZBG型周邊傳動刮泥機使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：ZBG型周邊傳動刮泥機使用說明書。
