NZS型中心傳動濃縮機

設備用途

主要用于污水處理廠(站)的濃縮池中，用來對污泥進行濃 縮處理，減小污泥體積，為下一步脫水提供條件.一般適用于較小的池徑（6-20m),池徑小于14m時，采用蝸輪蝸桿傳動，大于14m時，采用減速機帶動回轉支承傳動。

型號說明

工作原理及構造

濃縮機由中心傳動裝置驅動傳動軸、刮臂等旋轉，刮臂上的刮板將污泥由池邊逐漸刮至池中心的泥坑中，通過排泥管排出池外；刮臂上固定有攪拌柵條，旋轉時對污泥攪動使水和氣體外溢，提供絮狀污泥的沉淀空間，加速污泥的下沉，提高濃縮效果。

主要特點

1、 采用減速機與蝸輪傳動，傳遞力矩大，效果高；并設有扭矩保護裝置，使用安全；
2、 負荷過大時，水下刮泥系統可手動（或電動）進行提升，再逐步下降，逐層刮去污泥；
3、 集泥坑帶有小刮板攪動刮泥，排泥徹底，不堵塞。

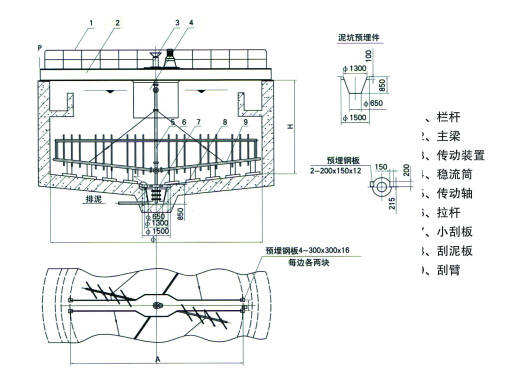

NZS4-14外形結構及技術參數

參數	池徑。 (m)	功率 (kw)	周邊線速度 (m/min)	推薦池深 (m)	池底坡度 (m)
型號
NZS-4	4	0.37	0.85	4	1:10
NZS-6	6	0.55	1.4
NZS-7	7		1.56
NZS-8	8		1.76
NZS-9	9		1.63
NZS-10	10		1.3
NZS-12	12	0.75	1.56		1:12
NZS-14	14		1.63

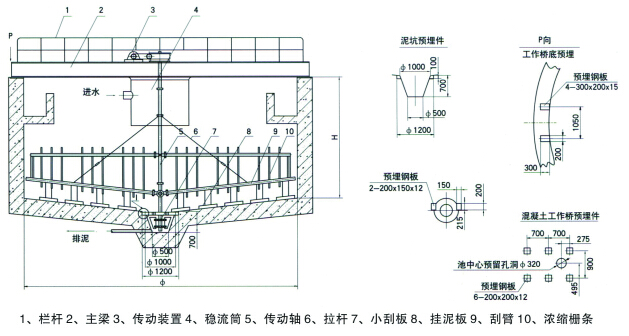

NZS4-20外形結構及技術參數

參數	性能差數		周邊線速度（m/min)			推薦池深	池底坡度	提耙高度
型號	功率	外緣線速（m/min)	池徑0(mm)	A	B	H (m)	(m)	(m)
NZS-15		2.46	15000	15100	1250
NZS-16	1.5	2.62	16000	16100		4.5	1:12	200
NZS-18		2.95	18000	18100	2000
NZS-20		3.24	20000	20100
訂貨說明

訂貨說明

1、注明水下部件的材質（碳鋼或不繡鋼）；2、需要配套堰板時請注明；3、訂貨時，提供詳細土建資料； 4、如需電動提耙，請注明。

上海永鵬NZS型中心傳動濃縮機客戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的 排泥設備 產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱
2）、上海永鵬水泵網為您提供的"永鵬牌"NZS型中心傳動濃縮機產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有環保設備相關技術資料僅供輸送提升設備用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新NZS型中心傳動濃縮機使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：NZS型中心傳動濃縮機使用說明書。
