ZBX型周邊傳動刮泥機

設備用途

周邊傳動吸泥機是給排水工程中使用較多的設備之一，主要用于大 型輻流式初沉池與二沉池的排泥，特別適用于比重較輕的生物污泥的排除，對水流擾動極小，排泥效果好。更有泥量調節閥調節出泥 量，適應各種條件下的出泥，也可采用虹吸排泥來控制出泥量。

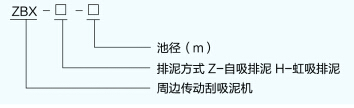

型號說明

工作原理及構造

驅動裝置推動工作橋沿池平面旋轉，工作橋帶動刮臂旋轉，固定于刮臂上的刮板將泥由池邊逐漸刮到池中心的集泥斗中。刮泥板曲線為對數螺旋線形，受力均勻，刮泥徹底，當池底遇有障礙物時，能自動讓耙，保護機器不受傷害。 驅動裝置可設扭矩保護裝置，工作更加安全。

設備特點

1、 主梁除傳統碳鋼制作外，還可采用鋁合金或不銹鋼制作，適用范圍廣，裝飾效果好；
2、 驅動裝置進行了優化設計，效率更高，外形更趨美觀，可按照用戶要求配進口減速機或軸裝式減速機，美觀耐用；
3、 ZBXH型吸泥機水下無密封及易損件，維護簡單。

外形尺寸與性能參數

型號	ZBX-20	ZBX-25	ZBX-30	ZBX-35	ZBX-40	ZBX-45	ZBX-50	ZBX-55
參數
池徑	CD 20000	CD 25000	CD 30000	CD35000	O40000	CD45000	O50000	CD55000
處理水量（m3/h)	283	442	636	769	1005	1272	1570	1900
滾輪中心直徑0(mm)	CD 20400	CD 25400	CD 30400	CD35400	O40400	CD45400	50400	CD55400
周邊輪壓P (kn)	22.5	25	26.5	28.5	30	32.5	39	42.5
周邊線速（m/min)	2~3
單邊功率	0.37	0.37	0.37/0.75	0.37/0.75	0.55/0.75	0.55/1.1	0.75/1.1	0.75/1.1
排泥管徑0(mm)	CD 300	CD 350	CD 400	CD 450	CD 500	CD 600	CD 600	CD 700
池深H(mm)	3000-6000

注：1、中心支礅承壓：半橋式為2P，全橋式為4P; 2、功率欄中，大數值為普通減速機拖動的ZBG型與NBS型，功率小數值為軸裝減速機拖動的ZBG型功率。

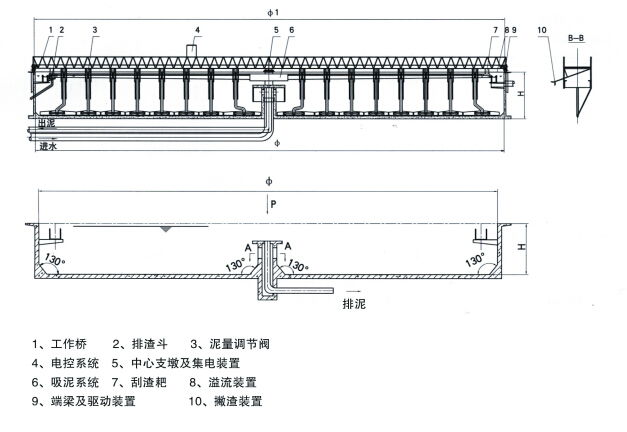

ZBX周邊傳動吸泥機外形結構圖

ZBX周邊傳動吸泥機土建預埋件圖

參數		型號	ZBX-20	ZBX-25	ZBX-30	ZBX-35	ZBX-40	ZBX-45	ZBX-50	ZBX-55
CD1			CD 20000	CD 25000	CD 30000	CD35000	40000	CD45000	CD 50000	CD55000
2			3850	4050	CD4250	CD4450	(P4650	CD4850	<3)5050	5250
3			CD 600	CD 700	(D1000	1200	CP 1300	1500	1700	(D1800
4			(D1100	1200	(D1600	(D1800	2100	(P2300	(P2500	(P2600
5			3580	3780	CD 3980	4180	(D4380	CD4580	CD4780	4980
L1			1500	1500	1500	2000	2500	2500	2500	2500
L2			650	650	75〇	75〇	75〇	75〇	75〇	750
B			450	500	500	550	550	600	650	600
H1			500	500	500	600	600	700	700	700

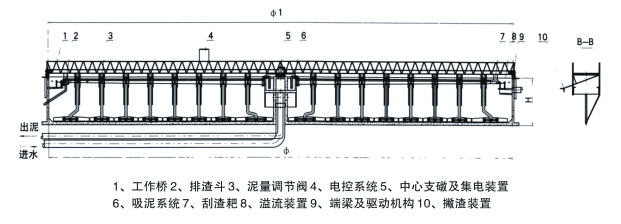

ZBXH周邊傳動吸泥機外形結構圖

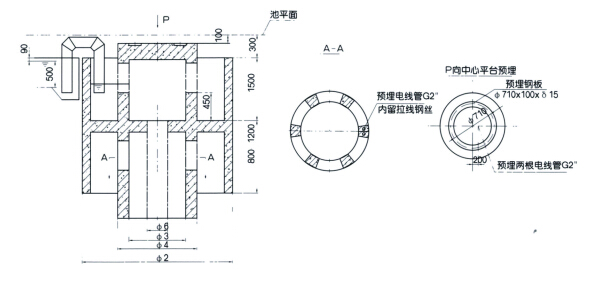

ZBXH周邊傳動吸泥機中心支墩土建預埋件圖

上海永鵬ZBX型周邊傳動刮泥機客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?排泥設備 產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱
2）、上海永鵬水泵網為您提供的"永鵬牌"ZBX型周邊傳動刮泥機產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有環保設備相關技術資料僅供輸送提升設備用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新ZBX型周邊傳動刮泥機使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：ZBX型周邊傳動刮泥機使用說明書。
