鏈輪對夾式美標凸耳刀形閘閥

別名：PZ73H鏈輪式美標對夾刀閘閥

鏈輪對夾式美標凸耳刀形閘閥主要性能規(guī)范

公稱壓力（MPa） Nominal Pressure	殼體試驗（MPa） Shell Test	密封試驗（MPa） Seal Test	工作溫度 Working Tempe ration	適用介質(zhì) Suitable
1.0	1.5	1.1	≤100℃-425℃	紙漿、污水、煤漿、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion
1.6	2.4	1.8	≤100℃

鏈輪對夾式美標凸耳刀形閘閥主要零部件材質(zhì)

體、蓋　Body、Bonnet	閘板Disc	閥桿Siem	密封面　Sealing
不銹鋼、碳鋼、灰鑄鐵 S.S、C.S、C.I	碳鋼、不銹鋼 C.S、S.S	不銹鋼 S.S	橡膠、四氟、不銹鋼、硬質(zhì)合金 Rubber 、PTFE、S.S、Carbide Alloy

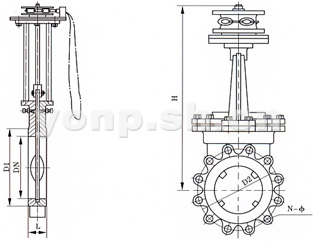

鏈輪對夾式美標凸耳刀形閘閥主要外型及連接尺寸

MPa	DN	L	D1	D2	H	n-φ	MPa	DN	L	D1	D2	H	n-φ
0.6	50	48	90	110	325	4- M 12	1.0	50	48	100	125	325	4- M 16
	65	48	110	130	340	4- M 12		65	48	120	145	340	4- M 16
	80	51	125	150	355	4- M 16		80	51	135	160	355	4- M 16
	100	51	145	170	405	4- M 16		100	51	155	180	405	8- M 16
	125	57	175	200	440	8- M 16		125	57	185	210	440	8- M 16
	150	57	200	225	520	8- M 16		150	57	210	240	520	8- M 20
	200	70	255	280	580	8- M 16		200	70	265	295	580	8- M 20
	250	70	310	335	670	12- M 16		250	70	320	350	670	12- M 20
	300	76	362	395	820	12- M 20		300	76	368	400	820	12- M 20
	350	76	412	445	925	12- M 20		350	76	428	460	925	16- M 20
	400	89	462	495	1030	16- M 20		400	89	482	515	1030	16- M 22
