承插焊美標鍛鋼升降式止回閥

別名：H61Y美標對焊鍛鋼升降式止回閥

承插焊美標鍛鋼升降式止回閥性能規范

型號	壓力級	試驗壓力（MPa）			工作溫度（℃）	適用介質
		殼體	密封（水）	密封（氣）
H61H-800Lb、H61Y-800Lb	800Lb	21.0	14.0	0.6	≤450	水、蒸汽、油品
H61H-800Lb、H61Y-800Lb1					≤550	水、蒸汽、油品
H61H-800LbP、H61Y-800LbP					≤200	弱腐蝕性介質
H61H-800LbR、H61Y-800LbR					≤200	腐蝕性介質

承插焊鍛鋼升降式止回閥零件材料

零件名稱		閥體	閥蓋	閥瓣	螺栓
材料	C	25Mn	25Mn	3Cr13	35Mo
	I	15CrMo	15CrMo	3Cr13	35Mo
	P	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	35Mo
	R	0Cr17Ni12Mo2Ti	0Cr17Ni12Mo2Ti	0Cr17Ni12Mo2Ti	1Cr17Ni2

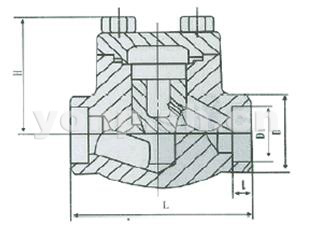

承插焊鍛鋼升降式止回閥尺寸及重量

公 稱 通 徑 DN		尺    寸   （mm）					重  量 （㎏）
mm	in	L	l	D	D1	H
15	1/2	80	10	34	21.8	47.5	1.25
20	3/4	90	13	40	27.1	52.5	1.6
25	1	100	13	50	33.8	62.5	2.4
32	1 1/4	120	13	58	42.6	78	3.75
40	1 1/4	140	13	66	48.7	92	5.5
50	2
