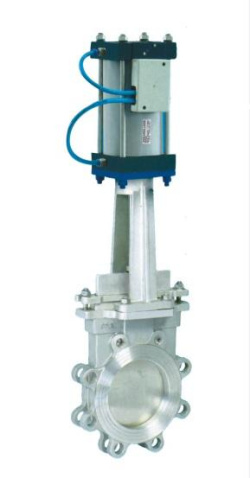

氣動美標凸耳對夾式刀形閘閥

別名：PZ673H氣動美標對夾刀閘閥

氣動美標凸耳對夾式刀形閘閥主要性能規范

公稱壓力（MPa） Nominal Pressure	殼體試驗（MPa） Shell Test	密封試驗（MPa） Seal Test	工作溫度 Working Tempe ration	適用介質 Suitable
1.0	1.5	1.1	≤100℃-425℃	紙漿、污水、煤漿、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion
1.6	2.4	1.8	≤100℃

氣動美標凸耳對夾式刀形閘閥主要零部件材質

體、蓋　Body、Bonnet	閘板Disc	閥桿Siem	密封面　Sealing
不銹鋼、碳鋼、灰鑄鐵 S.S、C.S、C.I	碳鋼、不銹鋼 C.S、S.S	不銹鋼 S.S	橡膠、四氟、不銹鋼、硬質合金 Rubber 、PTFE、S.S、Carbide Alloy

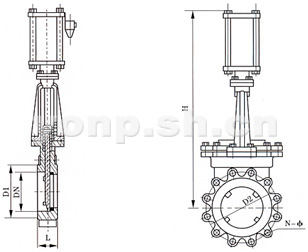

氣動美標凸耳對夾式刀形閘閥主要外型及連接尺寸

MPa	DN	L	D1	D2	H	n-φ	MPa	DN	L	D1	D2	H	n-φ
0.6	50	48	90	110	335	4- M 12	1.0	50	48	100	125	335	4- M 16
	65	48	110	130	363	4- M 12		65	48	120	145	363	4- M 16
	80	51	125	150	395	4- M 16		80	51	135	160	395	4- M 16
	100	51	145	170	465	4- M 16		100	51	155	180	465	8- M 16
	125	57	175	200	530	8- M 16		125	57	185	210	530	8- M 16
	150	57	200	225	630	8- M 16		150	57	210	240	630	8- M 20
	200	70	255	280	750	8- M 16		200	70	265	295	750	8- M 20
	250	70	310	335	900	12- M 16		250	70	320	350	900	12- M 20
	300	76	362	395	1120	12- M 20		300	76	368	400	1120	12- M 20
	350	76	412	445	1260	12- M 20		350	76	428	460	1260	16- M 20
	400	89	462	495	1450	16- M 20		400	89	482	515	1450	16- M 22
	450	89	518	550	1600	16- M 20		450	89	532	565	1600	20-M22
	500	114	568	600	1800	16- M 20		500	114	585	620	1800	20-M22
	600	114	670	705	2300	20- M 22		600	114	685	725	2300	20-M27
	700	127	775	810	2500	24- M 22		700	127	800	840	2500	24-M27
	800	127	880	920	2800	24- M 27		800	127	898	950	2800	24-M30
	900	154	980	1020	3100	24- M 27		900	154	1005	1050	3100	28-M30
	1000	165	1080	1120	3400	28- M 27		1000	165	1115	1160	3400	28-M30
	1200	190	1295	1340	3600	32- M 30		1200	180	1325	1380	3600	32-M36
