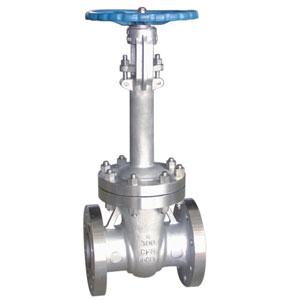

美標低溫閘閥

別名：ANSI低溫法蘭閘閥、ANSI液氮加長桿低溫閘閥

執行標準

項目	設計制造	壓力 - 溫度基準	結構長度	法蘭連接試驗	試驗與檢測
標準	API600	ANSIB16.34	ANSI16.10	ANSIB16.5	API598

試驗壓力

試驗項目		殼體強度試驗 Mpa	高壓密封試驗 Mpa	低壓密封試驗 Mpa	適應溫度
介 質		水		空 氣
壓力等級	150Lb	3.0	2.2	0.6	≤ 150 ℃
壓力等級	300Lb	7.5	5.5	0.6	≤ 150 ℃
壓力等級	600Lb	15.0	11.0	0.6	≤ 150 ℃

主要零件材質

零件名稱	CF8 系列	CF3 系列	CF8 系列	CF3 系列	WCB 系列
閥體 / 閥蓋	CF8	CF3	CF 8M	CF 3M	WCB
閘板	CF8	CF3	CF 8M	CF 3M	WCB
閥桿	F304	F 304L	F316	F 316L	1Cr13 Graphite
填料	PTFF 編織	PTFE 編織	PTFE 編織	PTFE 編織	石墨 Graphite+304
墊片	PTFE+304	PTFE+ 304L	PTFE+ 316L	PTFE+ 316L	石墨 +304
壓蓋	CF8	CF3	CF 3M	CF 3M	WCB
填料壓環	304	304L	316L	316L	1Cr13
螺栓	193-BB	A193-B8	193-B 8M	A193-B 8M	35CrMoA
螺母	A194 -8M	A194 -8M	A194 -8M	A194 -8M	45

主要連接尺寸

型號Type	溫度 Temperature(℃)		-46℃	-101℃	-196℃
	規格 Size(mm)		尺寸 Dimension(mm)
	inch	DN	頸部長度 H
DZ40W/H/Y-150/300/600/900	1/2″	15	90	110	130
	3/4″	20	100	110	140
	1″	25	100	120	150
	11/4″	32	110	130	160
	11/2″	40	110	130	160
	2″	50	110	130	170
	21/2″	65	110	130	170
	3″	80	120	150	190
	4″	100	130	160	200
	5″	125	130	160	200
	6″	150	140	170	220
	8″	200	140	170	220
	10″	250	150	180	240
	12″	300	150	180	240
	14″	350	160	190	250
	16″	400	160	190	250
	18″	450	160	190	250
	20″	500	170	200	260
	24″	600	170	200	260
