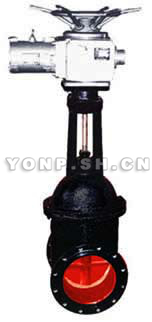

Z941T/W/H鑄鐵電動閘閥

用途

Z941T/W/H-10型鑄鐵電動閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。

主要零件材料

零件名稱	材　料
	Z941T-10	Z941W-10	Z941H-10
閥體、閥蓋	灰鑄鐵	灰鑄鐵	灰鑄鐵
閘　板	灰鑄鐵＋黃銅	灰鑄鐵	灰鑄鐵＋不銹鋼
閥　桿	碳鋼(銅)	碳鋼(銅)	碳鋼(銅)
閥桿螺母	青銅（球鐵）	青銅（球鐵）	青銅（球鐵）

性能規范

型號	公稱壓力（MPa）	試驗壓力		適用溫度（℃）	適用介質
		強度（水）（MPa）	密封（（MPa）
Z941H-10	1.0	1.5	1.1	≤200	蒸氣、水、油品
Z94T-10					水、蒸氣
Z941W-10				≤100	油品

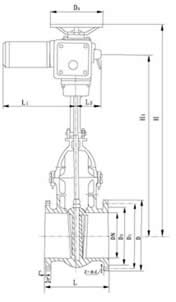

外型尺寸和連接尺寸

型 號	公稱通徑 DN(㎜)	尺寸											重量 （㎏）
		L	D	D1	D2	b-f	Do	z-фd	H	H1	L2	L1
Z941T/W/H -10	100	229	215	180	155	22-3	305	8-ф18	770	608	161	391	89
	125	254	245	210	185	24-3	305	8-ф18	843	680	161	391	106
	150	267	280	240	210	24-3	305	8-ф23	916	753	161	391	124
	200	330	335	295	265	26-3	305	8-ф23	1062	899	161	391	184
	250	380	390	350	320	28-3	305	12-ф23	1195	1032	161	391	245
	300	420	440	400	368	28-4	305	12-ф23	1366	1254	215	299	317
	350	450	500	460	428	30-4	305	16-ф23	1539	1427	215	299	431
	400	480	565	515	484	32-4	305	16-ф25	1670	1558	215	299	595

Z941T/W/H鑄鐵電動閘閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zf.html">閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、Z941T/W/H鑄鐵電動閘閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Z941T/W/H鑄鐵電動閘閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
