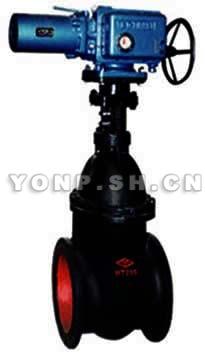

Z945T/W楔式電動閘閥

用途

Z945T/W-10型楔式電動閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。

主要零件材料

零件名稱	材　料
	Z945T-10	Z945W-10
閥體、閥蓋	灰鑄鐵	灰鑄鐵
閘　板	灰鑄鐵＋黃銅	灰鑄鐵
閥　桿	碳鋼(銅)	碳鋼(銅)
閥桿螺母	青銅（球鐵）	青銅（球鐵）

性能規范

型號	公稱壓力 （MPa）	試驗壓力		適用溫度 （℃）	適用介質
		強度（水） （MPa）	密封（水） （MPa）
Z945T-10	1.0	1.5	1.1	≤100	蒸氣、水、
Z945W-10				≤100	油品

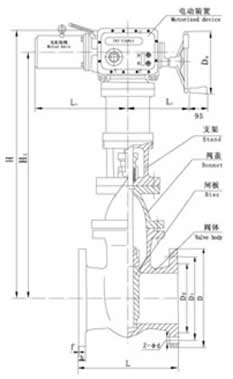

外型尺寸和連接尺寸

型 號	公稱通徑 DN(㎜)	尺寸										重量 （㎏）
		L	D	D1	D2	b-f	z-фd	H	H1	L1	L2
Z945T/W -10	100	229	215	180	155	22-3	8-ф18	757	594	161	391	88
	125	254	245	210	185	24-3	8-ф18	802	639	161	391	10
	150	267	280	240	210	24-3	8-ф23	843	680	161	391	122
	200	330	335	295	265	26-3	8-ф23	993	830	161	391	178
	250	380	390	350	320	28-3	12-ф23	1097	934	161	391	239
	300	420	440	400	368	28-4	12-ф23	1194	1082	215	299	323
	350	450	500	460	428	30-4	16-ф23	1269	1157	215	299	431
	400	480	565	515	484	32-4	16-ф25	1445	1333	215	299	555
	500	540	670	620	585	34-4	20-ф25	1658	1546	215	299	908
	600	600	780	725	685	36-5	20-ф30	1758	1646	215	299	1148
	700	660	895	840	800	40-5	24-ф30	1976		258	318	1800
	800	720	1010	950	905	44-5	24-ф34	2136		258	318	2340

Z945T/W楔式電動閘閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、Z945T/W楔式電動閘閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Z945T/W楔式電動閘閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Z945T/W楔式電動閘閥使用說明書
