ZBF型自吸式塑料磁力泵

產品特點

ZBF型產品符合JB/T 7742-1995《小型磁力傳動離心泵》標準，為全國磁力泵聯合設計的優化產品。結合國外的先進技術，采用外混式結構的自吸塑料磁力泵。該泵以增強聚丙烯為主要材料，自吸時間短、壽命長，是自動化遠程控制和流動輸送強腐蝕液體的無泄漏泵。

工作原理

本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。

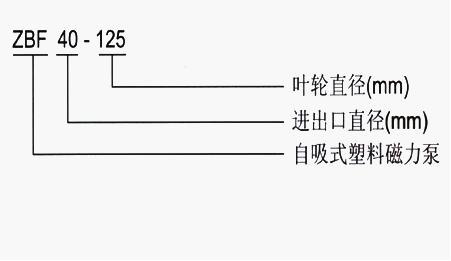

型號意義

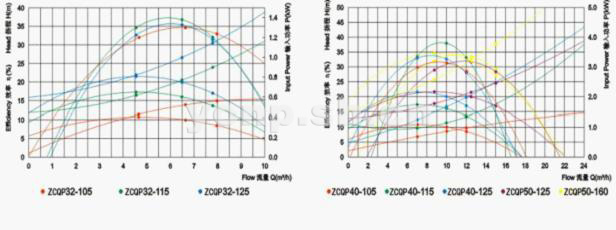

ZBF型自吸式塑料磁力泵性能參數

型號	口徑		流量(m3/h)	揚程	吸程	電機功率	轉(r/min)	電壓	頻率(Hz)
	進口	出口
ZBF32-105	32	32	6.5	10	5	0.75	2900	380	50
ZBF32-115				16	5	1.1	2900	380	50
ZBF32-125				20	5	1.5	2900	380	50
ZBF40-105	40	40	10	10	5	1.1	2900	380	50
ZBF40-115				16	5	1.5	2900	380	50
ZBF40-125				20	5	2.2	2900	380	50
ZBF50-125	50	50	12.5	20	5	3	2900	380	50
ZBF50-160				32	5	4	2900	380	50
