ZCQF型自吸磁力驅動泵

產品概述

ZCQF型自吸磁力驅動泵（簡稱磁力自吸泵）是將永磁聯軸器的工作原理用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的先進水平。

產品特點

1、磁力自吸泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵的機械密封無法避免的跑，冒，滴之蔽病，磁力泵選用耐腐蝕，高強度的增強聚丙稀、四氟合金、氮化硅，碳石墨，鋼玉陶磁，作為制造材料，并采用不銹鋼的連接架，為客戶解決了老為環境空氣腐蝕而經常更換聯接架而煩惱。
2、即有CQF型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，具備了自吸性能好，自吸 時間短，效率高，并能在無液的情況下而空載運轉，自吸高度4米，因此它具有良好的抗腐蝕性能，并可以使輸送介質免受污染。

產品用途

磁力泵結構緊湊，外型美觀，體積小，躁聲低，運行可靠，使用維修方便?？蓮V泛用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類稀有貴重液，毒液，揮發性液體，以及循環水設備配套，過率機配套。特別是易漏，易燃，易爆液體的抽送，防爆電動機選用此泵則更為理想。
工作原理：本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。

ZCQF型氟塑料自吸磁力泵性能參數

型 號	軟管式接口	最大流量 （L/min）	最高揚程 （m）	標準輸出量		功率 （KW）
	入口X出口 (mm)			流量 Q （L/min）	揚程 H （m）
ZCQF100	32X26	120	8.6	60	6.5	0.37
ZCQF100H	32X26	135	11.7	50	10	0.37
ZCQF250	32X32	150	15	90	12	0.55
ZCQF251	40X32	180	15	120	12	0.75
ZCQF400	52X40	233	15	158	12	1.1
ZCQF401	52X52	275	15	183	13	1.5
ZCQF402	52X52	317	16	200	14	2.2
ZCQF403	60X52	500	17	300	20	3

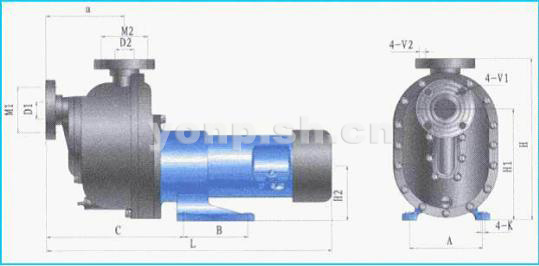

ZCQF型四氟自吸磁力泵外形安裝尺寸圖

ZCQF型四氟自吸磁力泵外形安裝尺寸表

型號	a	C	B	A	H2	H1	H	L	K	D1	D2	M1	M2	V1	V2
ZCQF100	126	242	70	100	75	177	260	403	9	25	20	75	65	12	12
ZCQF100H	126	242	70	100	75	177	260	403	9	25	20	75	65	12	12
ZCQF250	148	236	125	125	100	225	335	480	9	32	25	90	75	14	12
ZCQF251	148	236	125	125	100	225	335	540	9	32	25	90	75	14	12
ZCQF400	170	411	100	160	120	245	355	588	9	40	32	100	90	14	14
ZCQF401	170	415	140	160	120	245	355	593	9	40	40	100	100	14	14
ZCQF402	170	415	140	160	120	245	355	620	9	40	40	100	100	14	14
ZCQF403	190	520	140	190	135	270	370	680	11	50	40	100	100	14	14
