SZB型水環懸臂式真空泵

SZB型水環懸壁式真空泵（簡稱：SZB水環式真空泵），系采用懸壁式結構的水環式真空泵?？晒┏槲諝饣蚱渌麩o(wú)腐蝕性、不溶于水、不含固體顆料的氣體使用。上海永鵬SHYONP生產的水環懸臂式真空泵的最低吸入壓力為-0.086MPa。被廣泛用于機械、石油、化工、制藥、食品等工業及其他領域的各種介質的輸送。
適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體最高真空度可達85%，特別適合于大型水泵引水用。特別適合于做大型水泵引水用。 目前制造的本型號泵有：SZB-4、SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。

SZB水環式真空泵結構說明

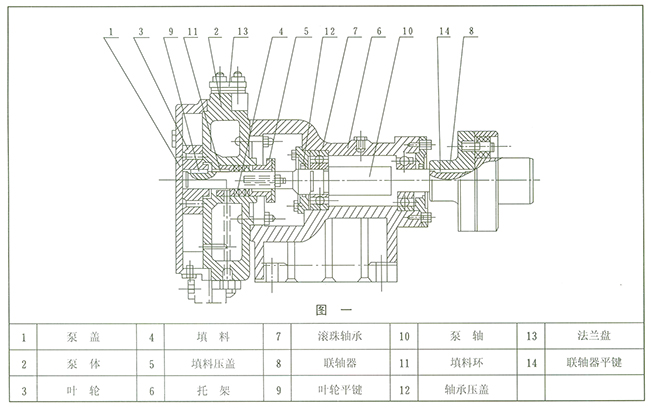

SZB型泵結構如圖一所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口（詳見圖三），下有放水螺塞（15）（見圖三），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）(見圖三)為補充水環消耗用水。 由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架（6）內的兩個滾珠軸承（17）上右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油均可。
從傳動方向看，泵軸為逆時針?lè)较蛐D(zhuǎn)（右邊法蘭為排氣口，左邊法蘭為進氣口）。 結構圖

SZB水環式真空泵工作性能表

型 號	排氣量		毫米汞柱 mmHg	最大真空 度	轉 數 r/min	電機功率 KW	口徑		泵重 Kg
	m3/h	L/S					吸入	吐出
SZB-4	19.8	5.5	440	80	1450	1.5	ZG1"	ZG1"	42
	14.4	4	520
	7.2	2	600
	0	0	650
SZB-8	38.2	10.6	440	80	1450	2.2	ZG1"	ZG1"	45
	28.8	8	520
	14.4	4	600
	0	0	650

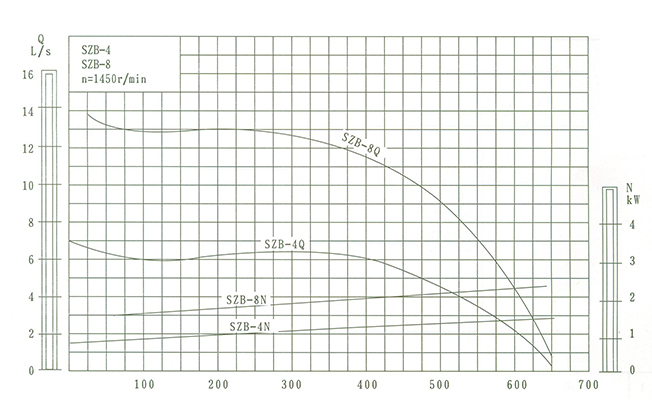

SZB水環式真空泵工作性能曲線圖

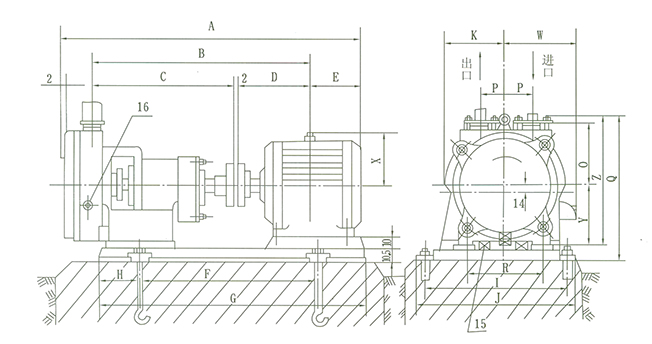

SZB水環式真空泵外形尺寸表

型號	A	B	C	D	E	F	G	H	I	J	K	Y	Z	W	R	Q	P	O	X	配用電機
SZB-4	755	504.5	13	175.5	122	390	640	125	310	360	120	135	274	155	187	359	55	121	145	Y90L-4-1.5KW
SZB-8	780	523	313	208	139	393	660	133	345	385	120	135	274	155	187	369	55	121	145	Y100L1-4-2.2KW

上海永鵬水泵SZB型水環懸臂式真空泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的真空泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、上海永鵬水泵網為您提供的"永鵬牌"SZB型水環懸臂式真空泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供真空泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新SZB型水環懸臂式真空泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：SZB型水環懸臂式真空泵使用說明書。
