SZ系列水環式真空泵

SZ系列水環式真空泵（簡稱：SZ真空泵）及壓縮機是用來抽吸或壓縮空氣和其他無腐蝕性、不溶于水、不含有固體顆料的空氣，以便在密閉容器中形成真空和壓力。但吸入氣體允許混有少量液體。上海永鵬實業有限公司的SZ水環式真空泵被廣泛運用于機械、石油化工、制藥、食品、制糖工業及電子領域。SZ水環式真空泵由于在工作過程中，氣體的壓縮是等溫的，所以在壓縮和抽吸易燃、易爆氣體時，不易發生危險，所以SZ水環式真空泵的應用得到了各相關行業的更加廣泛的推廣。

SZ真空泵用途及規格

SZ型水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性不溶于水的氣體，以便在密閉的容器中形成真和壓力。 SZ型有SZ-1、SZ-2、SZ-3及SZ-4四種規格，泵所形成的最大真空度分別在86-95%之間。SZ-1及SZ-2所能形成的最大壓力1.0-1.4公斤/厘米2，SZ-3及SZ-4在所配電動機功率容許下的最大壓力為1.5公斤/厘米2，若增加電動機功率，最大壓力為2.1公斤/厘米2（泵型意義：如SZ-1、S-水環式、Z-真空泵、1-泵的序號）。

SZ真空泵工作原理

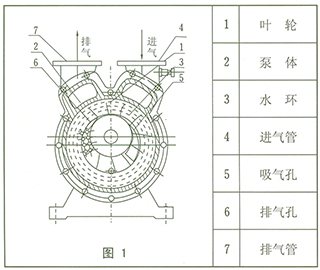

如圖1所示，葉輪①偏心地裝在泵體②內，起動時向泵內注入一定高度的水，因此當葉片旋轉時，水受離心力的作用而在泵體壁上形成-旋轉水環③，水環上部內表面與輪轂相切，沿箭頭方向旋轉，在前半轉的過程中，水環內表面逐漸與輪轂脫離，因此在葉輪葉片間形成空間并逐漸擴大，這樣就在吸氣口吸入空氣；在后半轉的過程中，水環的內表面漸漸與輪轂靠近，葉片間的空間容積隨著縮小，葉片間的空氣因此被壓縮而排出。
如此葉輪每轉動一周，葉片間的空間容積改變一次，每個葉片間的水好像活塞一樣往復一次，泵就連續不斷地抽吸氣體。
由于在工作中，水會發熱，同時一部分水會氣體一起被排走，因此泵在工作中，泵中必須不斷地供給冷水，以冷卻和補充泵內消耗的水。供給的冷水以15℃為宜。
當泵排出的氣體是廢氣的時候，在排氣一端接有一水箱，廢氣和所帶的一部分水排入水箱后，氣體再由水箱的出管跑掉，而水就落入水箱的底部經回水管再回到泵內使用，如果水循環時間長了便會發熱，這時需從水箱的供水處供給一定的冷水。

當壓縮機用時則在排氣一端要接上一氣水分離器，帶水的氣體進入分離器時便自動分開，氣體經分離器的出口送到需要的地方去，而熱水則經過自動的開關放出。（壓縮氣體時容易發熱，水由泵處出來后便成了熱水），在分防離器的底部也要不斷地供給冷水補充被放走的熱水，同時起冷卻作用。

SZ真空泵的結構

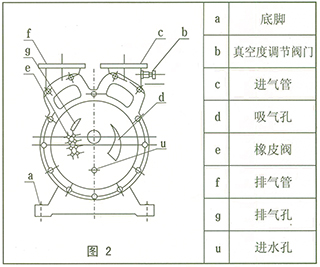

泵由泵體（1）及兩個側蓋（2）（3）所組成（圖3及圖4）側蓋下部有泵腳支撐（圖2），在上部是兩管子即進氣管和排氣管，這兩個管子通過側蓋上的吸氣孔及排氣孔與泵腔相連，泵體上的進氣管與排氣管和側蓋上的吸氣孔及排氣孔相通，軸（4）偏心地安裝在泵體中，葉輪（6）用鍵（5）固定于軸上。葉輪與側蓋之間的間隙，用泵體和側蓋間的墊來調整總間隙，用軸套（17）推動葉輪，從而調整葉輪兩端的間隙。此間隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。 結構圖

填料函配備在示兩側蓋（2）（3）內，在填料后面，有一個水室，水由管子（11）進入此室，一部分水通過填料冷卻填料函，另一部分進入泵體，在離心力的作用下沿葉片端面流動而充滿于整個葉輪和側蓋之間。 滾珠軸承（8）用圓螺母（9）固定在軸上。
在側蓋側壁上（圖2）排氣孔下面有幾行圓孔有橡皮閥（球形）關閉，這些孔的作用是當葉輪片間的氣體壓力達到排氣壓力時，在排氣口以前就將氣體自動放出，因此就減少了因氣體壓力過大而消耗的功率。

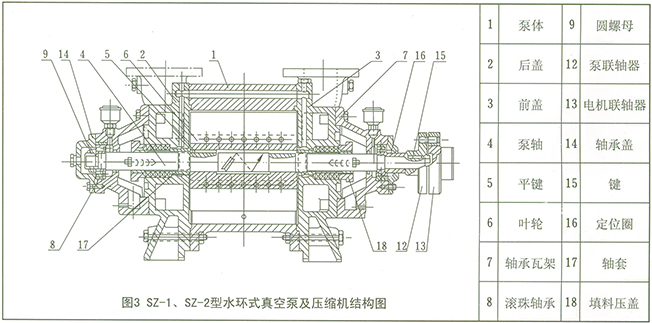

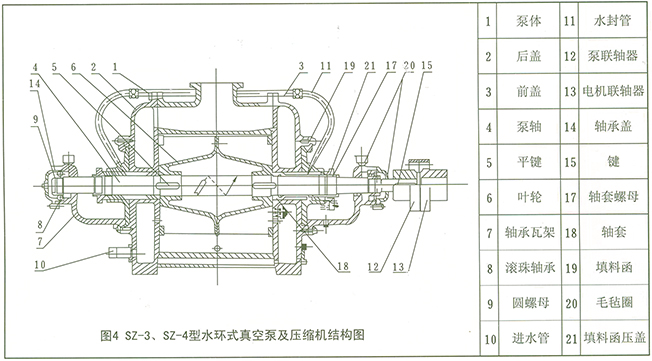

SZ-1及SZ-2的結構如（圖3）所示，其與SZ-3及SZ-4結構（圖4）不同之處是：進、排氣管分別在兩個側蓋上，一根管與進氣口相通，一根管與排氣口相通，泵內無橡皮閥。
進氣管（10）與汽水分離器聯在一起供給泵所需要的循環水，為了使泵腔的兩端面間隙和填料得到很好的密封，必須由水封管（11）不斷地供給干凈的冷水。在聯軸器端為了不使軸承內油外漏，因此裝有毛氈圈（20）來密封。

注：1、真空泵配JS2116-8(70KW735r/min)電動機。2、壓縮機配JS2117-8(80KW735r/min)電動機 。3、底座采用四根小底座。

SZ真空泵技術規范表

型號	真空泵最大吸氣量m3/min			壓縮機 最大排氣量m3/min			電機功率		轉   數	水的耗量	泵體內徑	葉輪外徑	葉輪寬度	吸入口直徑	排氣口直徑	最大真空泵	最大壓力	保證據氣量當真空度為0時	保證真空度	保證壓力為0的排氣量	泵重量
	當真空度為0時	當真空度為40時	當真空度為80時	當壓力為0時	當壓力為0.5kg/cm2時	當壓力為1 kg/cm2時	真空泵	壓縮機	r/min	L/min	mm	mm	mm	mm	mm		Kg/cm2	m3/min		m/min	K g
SZ-1	1.5	0.64	0.12	1.5	1.0	-	4	5.5	1440
SZ-2	3.4	1.65	0.25	3.4	2.6	1.5	7.5	11
SZ-3	11.5	6.8	1.5	11.5	9.2	7.5	22	37
SZ-4	27	17.6	3	27	26	16	70	80

SZ真空泵性能參數

型號	真空泵最大吸氣量m3/min			壓縮機最大排氣量m3/min			電機功率KW		轉速r/min	水耗量L/min	最大真空度	最大壓力MPa	泵重㎏
	當真空度為			當壓力為（㎏/㎝2）			真空泵	壓縮機
	0	40	80	0	0.5	1
SZ-1	1.5	0.64	0.12	1.5	1.0	-	4	5.5	1440	10	84	1	140
SZ-2	3.4	1.65	0.25	3.4	2.6	1.5	7.5	11	1450 1460	30	87	1.4	150
SZ-3	11.5	6.8	1.5	11.5	9.2	7.5	22	37	970	70	92	2.1	463
SZ-4	27	17.6	3	27	26	16	70	80	733 735	100	93	2.1	975

上海永鵬水泵SZ系列水環式真空泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zkb.html">真空泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）

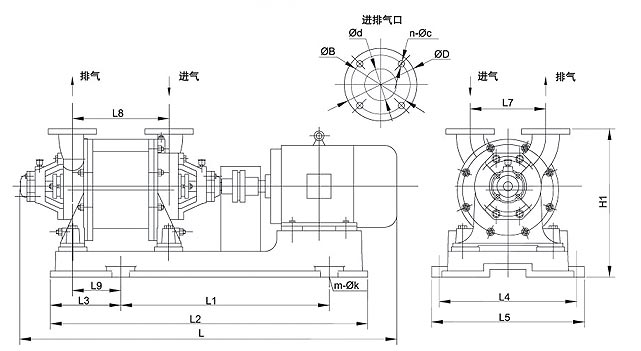

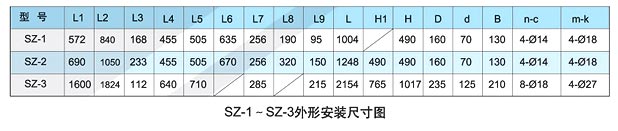

2）、上海永鵬水泵網為您提供的"永鵬牌"SZ系列水環式真空泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供真空泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新SZ系列水環式真空泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：SZ系列水環式真空泵使用說明書。
