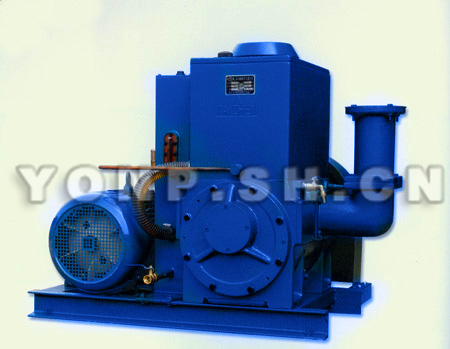

X-100B型旋片式機械真空泵

X-100B型旋片式機械真空泵（簡稱：X-100B旋片真空泵）為旋片式機械真空泵，是抽除一般性氣體或含有少量可凝性蒸汽的氣體（應使用氣鎮裝置）的真空抽氣之一。 本型泵適用于真空干燥、真空浸漬、醫療、化工、玻璃樹脂以及其它真空作業。它可單獨使用，也可作為增壓泵、擴散泵的前級泵使用，但不適用于自一容器抽至另一容器作輸送泵用。當抽除含氧過高的、有爆炸性的、對黑色金屬有腐蝕性的、對真空油起化學反應的有水的、有灰埃的等等氣體時，應加附設裝置。

X-100B旋片真空泵特點

1、X型泵是用來對密封容器抽除氣體獲得真空的基本設備之一。可單獨使用，也可作為增壓泵、擴散泵、分子泵等的前級泵?？捎糜谡婵找睙挕⒄婵蘸附?、真空浸漬、鍍膜、真空澆鑄、真空干燥以及化工制藥，電真空器件等工業的真空作業。
2、泵可在環境溫度5~40℃范圍內和進口壓強小于1330pa的條件下，允許長期連續工作。
3、泵不適用于抽除含氧過高、有毒的、有爆炸性的、對金屬有腐蝕作用的、對泵油起化學反應的，以及含有顆粒塵埃的氣體，也不適用于把氣體從一個容器輸送到另一個容器，作輸送泵用。
4、泵在6000Pa的大氣壓的進口壓強下的連續工作時間不得超過3分鐘，以免噴油或潤滑不良引起泵損壞。

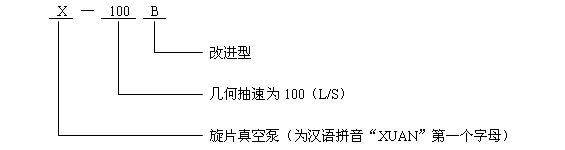

X-100B旋片真空泵型號意義

X-100B旋片真空泵性能參數表

幾何抽速（L/S）		100
極限壓力（Pa）		1.33
泵轉速（r/min）		450
配帶電機	功率（KW）	7.5
	型號	Y160M-6
冷卻水消耗量（L/S）		350
潤滑油	牌號	1#真空泵油
	儲存量	15
口徑	進氣	100
	排氣	110
體積（長×寬×高）		1350×830×1070
重量（Kg）		510

注：泵的極限壓力系指壓縮式真空計測得的肥可凝性氣體極限壓力。 抽氣速率與進口壓力曲線

X-100B旋片真空泵工作原理

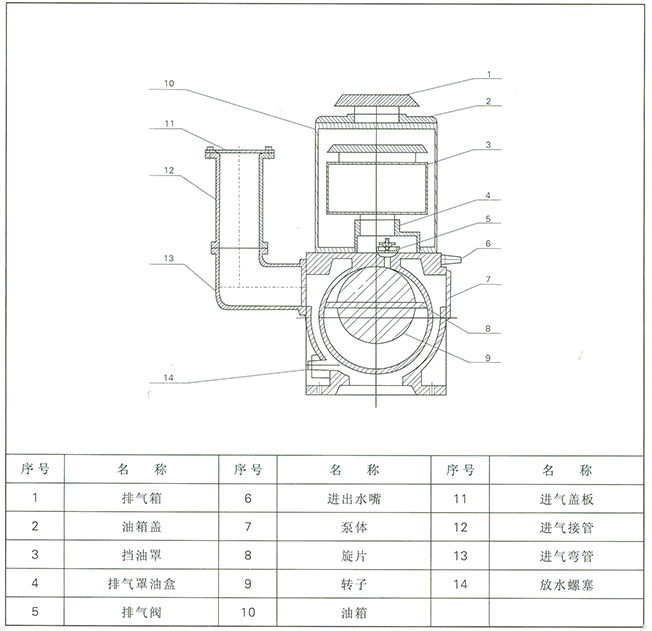

泵主要由泵體（7）、轉子（9）和旋片（8）等零件所組成（見原理示意圖）。在泵體腔內偏心地裝著轉子，轉子槽中裝兩塊旋片，由于彈簧彈力作用及轉子旋轉所產生的離心力旋片緊巾腔壁，泵體中的進、排氣只被轉子和旋片分隔成兩個部分，轉子在腔內旋轉，周期性地將進氣口部分容積逐漸擴大而吸入氣體，同時逐漸壓縮排氣部分容積，將吸入氣體壓縮從排氣閥（5）排出，因而達到抽氣目的。 結構圖

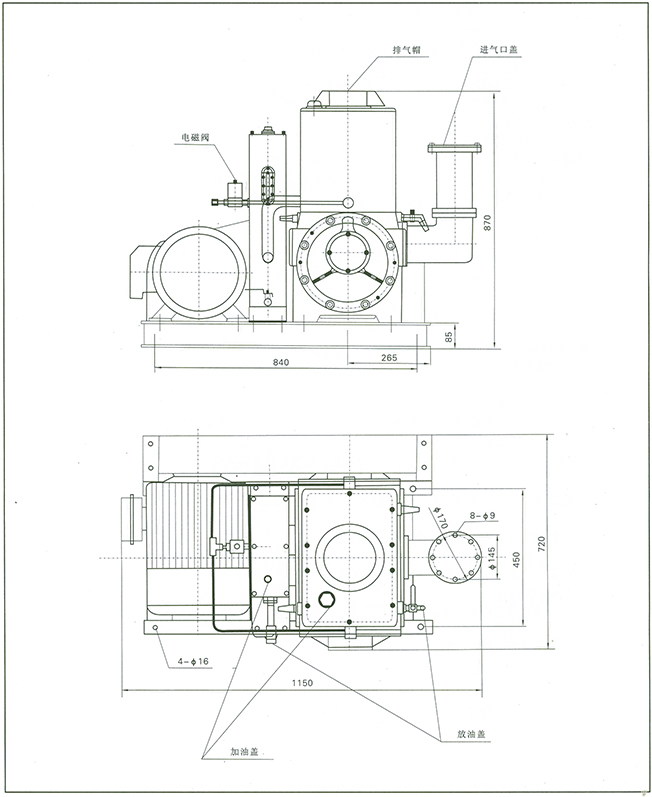

X-100B旋片真空泵外型安裝尺寸圖

主要技術參數:

型號 Model	極限壓力 Ultimate Pressure		抽氣速率 (L/S) Pumping Speed	進氣口徑 (mm) Inlet Diam	配用功率 (kw) Motor Power
	Pa	Torr
X-100B	1.3	1×10-2	100	100	7.5

上海永鵬水泵X-100B型旋片式機械真空泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的真空泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、上海永鵬水泵網為您提供的"永鵬牌"X-100B型旋片式機械真空泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供真空泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新X-100B型旋片式機械真空泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：X-100B型旋片式機械真空泵使用說明書。
