Z41TC手動陶瓷閘閥

特點

1.密封可靠、性能優良、造型美觀
2.閘板、閥座密封面采用工程陶瓷材料的先進工藝研制開發制造而成，耐磨、耐沖刷、抗擦傷性能特強，其使用壽命比普通合金材料密封面高10倍以上。
3.采用高性能填料
4.傳動方式有手動、齒輪傳動、電動、氣動等，滿足各種工程需要及用戶要求

主要性能規范

型號Type	公稱壓力(MPa) Nominal pressure	試驗壓力(MPa) Test pressure		工作溫度(℃) Working temperature	適用介質Applicable medium
		強度Intensity	密封(液) The seal
Z41TC	1.6	2.4	1.8	≤350℃	液體、灰、固體等介質Liquid, ash, solid medium
	2.5	3.8	2.8	≤200℃
	4.0	6.0	4.4
	6.4	9.6	7.0

主要零件材料

零件名稱 Part name	材料編號Material serial number
閥體 Body	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
閥蓋 Bonnet	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
閥板 Disc	WCB+工程陶瓷WCB+ engineering ceramics	ZGCr5Mo+工程陶瓷ZGCr5Mo+ engineering ceramics	ZG1Cr18Ni9Ti+工程陶瓷ZG1Cr18Ni9Ti+ engineering ceramics
閥座 Seat	工程陶瓷engineering ceramics	工程陶瓷engineering ceramics	工程陶瓷engineering ceramics
閥桿 Stem	2Cr13	25Cr2MoV	1Cr18Ni9Ti
閥桿螺母 Yoke nut	2CuAL1OFe3	2CuAL1OFe3	2CuAL1OFe3

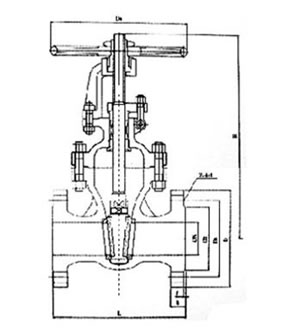

主要連接尺寸

公稱壓力Nominal Pressure	公稱通徑Nominal Diameter	尺寸Diameter
		L	D	D1	D2	b-f	Z-Φd	H	Do
1.6	50	250	160	125	100	18-3	4-18	358	240
	65	265	180	145	120	18-3	4-18	373	240
	80	280	195	160	135	20-3	8-18	435	280
	100	300	215	180	155	20-3	8-18	500	300
	125	325	245	210	185	22-3	8-18	614	320
	150	350	280	240	210	24-3	8-23	671	360
	200	400	335	295	265	26-3	12-23	818	400
	250	450	405	335	320	30-3	12-25	969	450
	300	500	460	410	375	30-4	12-25	1145	560
	350	550	520	470	435	34-4	16-25	1280	640
	400	600	580	525	485	36-4	16-30	1452	640
	450	650	640	585	545	40-4	20-30	1541	720
	500	700	705	650	608	44-4	20-34	1676	720
2.5	50	250	160	125	100	20-3	4-18	358	240
	65	265	180	145	120	22-3	8-18	373	240
	80	280	195	160	135	22-3	8-18	435	280
	100	300	230	190	160	24-3	8-23	500	300
	125	325	270	220	188	28-3	8-25	614	320
	150	350	300	250	218	30-3	8-25	674	360
	200	400	360	310	278	34-3	12-25	818	400
	250	450	425	370	332	36-3	12-30	969	450
	300	500	485	430	390	40-4	16-30	1145	560
	350	550	550	490	448	44-4	16-34	1280	640
	400	600	610	550	505	48-4	16-34	1452	640
	450	650	660	600	555	50-4	20-34	1541	720
	500	700	730	660	610	52-4	20-41	1676	720

公稱壓力Nominal Pressure	公稱通徑Nominal Diameter	尺寸Diameter
		L	D	D1	D2	b-f	F2	Z-Φd	H	Do
4.0	50	250	160	125	100	20-3	4	4-18	371	280
	65	280	180	145	120	22-3	4	8-18	391	280
	80	310	195	160	135	22-3	4	8-18	455	320
	100	350	230	180	160	24-3	4.5	8-23	551	360
	125	400	270	220	188	28-3	4.5	8-25	628	400
	150	450	300	250	218	30-3	4.5	8-25	708	400
	200	550	375	320	282	38-3	4.5	12-30	885	450
	250	650	445	385	345	42-3	4.5	12-34	906	560
	300	750	510	450	408	46-4	4.5	16-34	1203	640
	350	850	570	510	465	52-4	5	16-34	1341	640
	400	950	655	585	535	58-4	5	16-41	1492	720
6.4	80	310	210	170	140	30-3	4.5	8-23	570	300
	100	350	250	200	168	32-3	4.5	8-25	700	300
	125	400	295	240	202	36-3	4.5	8-30	780	350
	150	450	340	280	240	38-3	4.5	8-34	850	350
	200	500	405	345	300	44-3	4.5	12-34	1035	400
	250	650	470	400	352	48-3	4.5	12-41	1050	560
	300	750	530	460	412	54-4	4.5	16-41	1470	640

Z41TC手動陶瓷閘閥 用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zf.html">閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、Z41TC手動陶瓷閘閥 產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Z41TC手動陶瓷閘閥 使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Z41TC手動陶瓷閘閥 使用說明書
