B41H/W保溫手動閘閥

概述

保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門.

技術參數

產品名稱 : B41H/W保溫手動閘閥
型號： B41H/W
口徑： 40～300mm
壓力： 1.6MPa～2.5MPa
材質： 鑄鋼、不銹鋼

設計與制造標準

設計與制造：GB12234
法蘭尺寸：JB/T79　GB9113
壓力溫度：GB9131
結構長度：GB12221
對焊連接尺寸：---
檢驗與試驗：GB13927

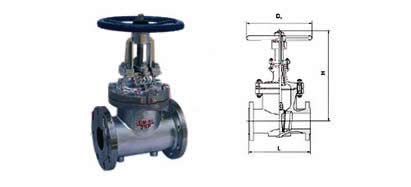

安裝尺寸及重量

GB 1.6Mpa
DN	40	50	65	80	100	125	150	200	250	300
L	200	250	265	280	300	325	350	400	450	500
H	310	355	375	435	500	615	675	815	970	1145
D0	200	240	240	280	300	320	360	400	450	560
GB 2.5Mpa
DN	40	50	65	80	100	125	150	200	250	300
L	200	250	265	280	300	325	350	400	450	500
H	310	355	375	435	500	615	675	815	970	1145
D0	240	240	280	300	320	360	400	450	560	640

B41H/W保溫手動閘閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、B41H/W保溫手動閘閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的B41H/W保溫手動閘閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：B41H/W保溫手動閘閥使用說明書
