AH42F封閉全啟式安全回流閥

用途　

AH42F-16/25/40C/P角式液相安全回流閥和AH42F-P18水平式液相安全回流閥都是屬于封閉全啟式安全回流閥，上海永鵬生產的封閉式液相安全回流閥主要適用于工作溫度-40～+80℃液化石油氣泵出口的液相回流管道上，用于管道超壓時排放后的介質的安全回流，當泵前壓力超過規定值時，閥門自動開啟，并且讓全部泄壓的介質安全回流入儲罐或容器重復利用不浪費，并能保證設備和管路的安全運行。

外形及連接尺寸

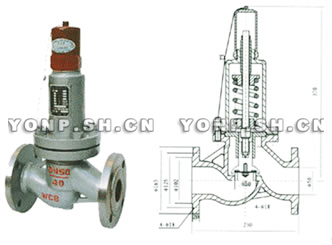

公稱通徑DN（mm） Nominal diameter	AH42F-P18 型 尺 寸Dimension(mm)
	D	D1	D2	b	Z-Фd	L	H
40	150	110	85	16	4-18	200	236
50	165	125	100	16	4-18	230	266
65	185	145	120	20	4-18	290	430
80	200	160	135	20	8-18	310	490
100	215	180	155	22	8-18	350	548

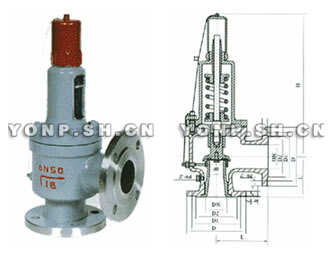

公稱通徑 Nominal diameter DN（mm）	AH42F-16C/P 型 尺 寸 Dimension(mm)																	重量 Weight (kg)
	L	L1	D	D1	D2	b	f	Z-Фd	DN'	D'	D1'	D2'	b'	f'	Z-Фd'	H	do
25	100	95	115	85	65	14	2	4-Ф14	32	140	100	78	16	3	4-Ф18	250	15	12
32	115	100	140	100	78	16	2	4-Ф18	40	150	110	85	16	3	4-Ф18	280	20	14
40	120	110	150	110	85	16	3	4-Ф18	50	165	125	100	16	3	4-Ф18	290	25	16
50	135	120	165	125	100	16	3	4-Ф18	65	185	145	120	18	3	4-Ф18	341	32	21
80	170	135	200	160	135	18	3	8-Ф18	100	220	180	155	20	3	8-Ф18	470	50	43
100	205	160	220	180	155	20	3	8-Ф18	125	250	210	185	22	3	8-Ф18	580	65	65
150	250	210	285	240	210	24	3	8-Ф22	175	315	270	240	26	3	8-Ф23	670	100	110

AH42F封閉全啟式安全回流閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/aqf.html">安全閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、AH42F封閉全啟式安全回流閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供安全閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的AH42F封閉全啟式安全回流閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：AH42F封閉全啟式安全回流閥使用說明書
