A42F燃氣專用全啟式安全閥

用途　

燃氣專用全啟式安全閥適用于工作溫度-40～+80℃天然氣、液化石油氣、氨氣等和類似非腐蝕性介質的設備和管路上。當設備內介質壓力異常升高到規定值時，燃氣專用安全閥自動開啟，繼而全量排放，當壓力降低到規定值時，燃氣專用安全閥自動關閉，保證煤氣管道的設備安全運行。

主要零部件材料

NO.	零件名稱Name of part	A42F 材料 Materials
1	閥座Nozzle	2Cr13
2	閥體　Body	WCB
3	調節閥　Adjusting ring	2Cr13
4	反沖盤　Disc holder	2Cr13
5	閥瓣　Disc	2Cr13+PTFE
6	導向套　Guide sleeve	2Cr13
7	閥蓋 Bonnet	ZG230-450
8	彈簧 Spring	50CrVA
9	閥桿　Stem	2Cr13
10	調整螺桿 Adjusting bolt	45
11	閥帽　Cap	ZG200-450

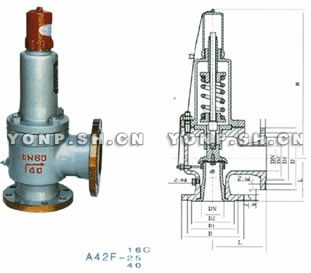

外形及連接尺寸

公稱通徑DN(mm) Nominal diameter	尺寸 Dimensions(mm)
	do	L	L1	DN
25	15	110	95	32
32	20	115	100	40
40	25	120	110	50
50	32	135	120	65
80	50	170	135	100
100	65	195	175	125
150	100	255	230	175
200	125	300	260	250

A42F燃氣專用全啟式安全閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/aqf.html">安全閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、A42F燃氣專用全啟式安全閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供安全閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的A42F燃氣專用全啟式安全閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：A42F燃氣專用全啟式安全閥使用說明書
