YANA42F內裝式全啟式安全閥

用途　

YANA42F內裝式全啟式安全閥主要用于鐵路和汽車石油液化氣槽車或地面液化氣儲罐上，起超壓安全保護作用。

主要零部件材料

NO.	零件名稱Name of part	材料　Materials
1	閥瓣　　Disc	碳鋼　Carbon Steel
2	密封圈　Sealing	聚四氟乙烯　PTFE
3	閥體　　Body	碳鋼　Carbon Steel
4	閥桿　　Stem	1Cr18Ni9Ti
5	閥座　　Seat	碳鋼　Carbon Steel
6	支架　　Yoke	碳鋼　Carbon Steel

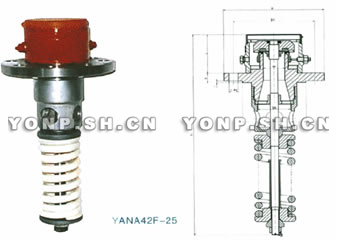

外形及連接尺寸

公稱通徑 Nominal diameter DN(mm)	尺寸 　Dimension(mm)
	L	D	D1	D2	D0	b	f	Z-Φd	H ≈
50	95	160	125	100	34	20	3	4-18	376
80	99	225	190	149	52	25	4.5	8-22	512

YANA42F內裝式全啟式安全閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的安全閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、YANA42F內裝式全啟式安全閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供安全閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的YANA42F內裝式全啟式安全閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：YANA42F內裝式全啟式安全閥使用說明書
