KF641X/H-0.5/1.0/1.5/2.5敞開式氣動插板閥

結構特點及用途

本閥為敞開式設計結構，具有重量輕，易維護（密封膠圈更換、氣動裝置維護檢查、更換、閥門的局部維護均在外部，不影響閥門正 常運行），閥門的運動過程、開關狀態直觀性好，啟閉后檢查完成狀態極為方便，具有封閉式不可替代的優越，缺點是啟閉時有少量的煤氣外漏。
本閥門在設計上吸收了國外插板閥浮動閥板的優點；壓緊機構采多點同步夾緊機構機，具有密封性能好、工作可靠、維修方便等特點. 法蘭連接標準：GB/T9115-98、JB/T81-94

技術性能

公稱壓力MPa	0.05MPa	0.1MPa	0.15MPa	0.25MPa
密封試驗壓力MPa	0.055MPa	0.11MPa	0.165MPa	0.275MPa
強度試驗壓力MPa	0.075MPa	0.15MPa	0.225MPa	0.375MPa
密封材料	丁腈橡膠	硅橡膠	氟橡膠	硬密封
適用溫度	-20-100°C	-20-200°C	-20-300°C	-20-450°C
適用介質	空氣、煤氣、含塵煤氣
氣源壓力	0.4-0.6MPa

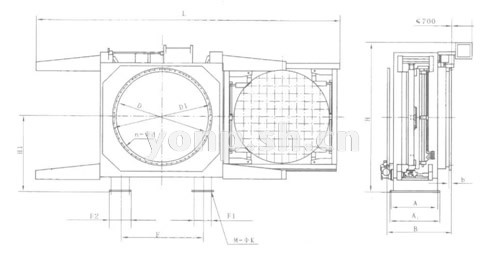

KF641X/H-0.5/1.0/1.5/2.5敞開式氣動插板閥主要外形及連接尺寸表

DN	D	D1	b	b	Η	H1	n-Φd	L	A	A	F	F1	F2	N-Φd	質量(Kg)
															PN0.05	PN0.10	PN0.15	PN0.25
400	540	495	600	18	1320	350	16-Φ22	2210	600	680	500	160	220	4-Φ23	860		950
450	595	550	600	18	1520	400	16-Φ22	2400	600	680	500	160	220	4-Φ23	970		1050
500	645	600	600	18	1600	450	20-Φ22	2540	600	680	500	160	220	4-Φ23	1030		1160
600	755	705	800	24	1750	500	20-Φ26	2720	600	680	900	280	340	8-Φ23	1140		1260
700	860	810	800	24	1884	720	24-Φ26	2815	600	680	950	280	340	8-Φ23	1200		1300
800	975	920	800	24	1970	800	24-Φ30	3115	600	680	1045	280	340	8-Φ23	1430		1560
900	1075	1020	800	24	2086	880	24-Φ30	3640	600	910	1250	280	340	8-Φ23	1810		2000
1000	1175	1120j 800		24	2250	960	28-Φ30	3940	820	910	1250	280	340	8-Φ23	2160		2430

注：敞開式電動推桿插板閥KF9T41X/H-0.5/1.0/1.5/2.5與電液動推桿插板規格、尺寸一致。
