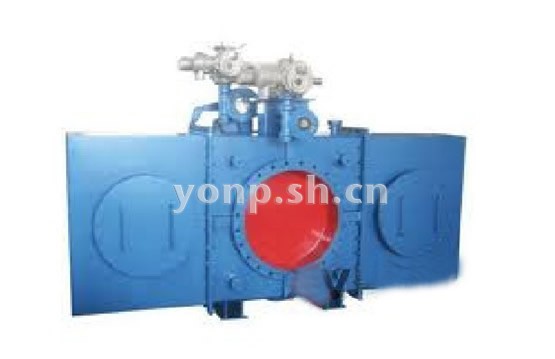

FF641X/H-0.5/1.0/1.5/2.5封閉式氣液動插板閥

結構特點及用途

本閥為封閉式設計結構，閥體采用全封閉式外殼，操作過程管路的氣體不外泄漏，避免了環境的污染，具有較好的抗管 道外力強度，氣液動裝置的設置在外部，以維護檢查，人員近距離操作的安全性能較高，缺點是更換密封圈較麻煩。
閥門在設計上吸收了國外插板閥浮動閥板的優點；壓緊傳動機構采用；多點同步夾緊機構機，具有密封性能好、工作可靠、維修方便等特點。
法蘭連接標準：GB/T9115-98、JB/T81-94

技術性能

公稱壓力MPa	0.05MPa	0.1MPa	0.15MPa	0.25MPa
密封試驗壓力MPa	0.055MPa	0.11MPa	0.165MPa	0.275MPa
強度試驗壓力MPa	0.075MPa	0.15MPa	0.225MPa	0.375MPa
密封材料	丁腈橡膠	硅橡膠	氟橡膠	硬密封
適用溫度	-20-100℃	-20-200℃	-20-300℃	-20-450℃
適用介質	空氣、煤氣、含塵煤氣
氣源壓力	0.4-0.6MPa

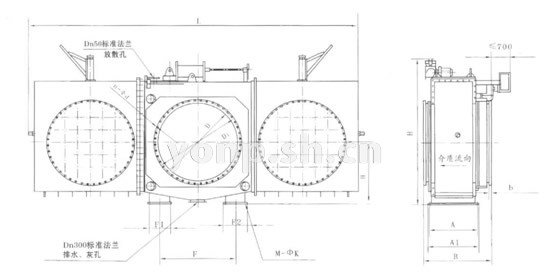

FF641X/H-0.5/1.0/1.5/2.5氣動封閉式插板閥主要外形及連接尺寸表

DN	D	D1	Β	b	n-Φd	Η	H1	L	A	A1	F	F1	F2	Μ-ΦΚ	質量(Kg)
															PN0.05 PN0.10	PN0.15 PN0.25
400	540	495	600	18	16-22	1370	510	2240	400	680	600	280	340	4-23	1050	1180
450	595	550	600	18	16-22	1480	560	2480	400	680	600	280	340	4-23	1140	1240
500	645	600	600	18	20-22	1650	600	2600	400	680	600	280	340	4-23	1230	1280
600	755	705	800	24	20-26	1750	680	2720	600	680	900	280	340	8-23	1320	1550
700	860	810	800	24	24-26	1884	720	2815	600	680	950	280	340	8-23	1590	1800
800	975	920	800	24	24-30	1970	800	3115	600	680	1045	280	340	8-23	1880	2100
900	1075	1020	800	24	24-30	2086	880	3640	600	680	1250	280	340	8-23	2360	2560
1000	1175	1120	800	24	28-30	2250	960	3940	820	910	1250	280	340	8-23	2900	3100
